Granulometro per diffrazione laser

tramite analisi d'immagine dinamicatramite analisi d'immagine dinamicaper controllo di qualità

Panoramica prodotto
Winner fornisce soluzioni modulari di analisi granulometrica in linea che coprono da 0,1 μm a 10000 μm. Il sistema fornisce dati continui e in tempo reale su distribuzione dimensionale e morfologia per il controllo di processo e la qualità del prodotto in applicazioni industriali quali aggregati, sospensioni, cemento, sabbia prodotta, fertilizzanti e materiali per batterie.

Applicazioni

• Aggregrati di sabbia e ghiaia
• Sospensioni minerali e metalliche, fanghi industriali
• Produzione di cemento e cemento finito
• Sabbia prodotta
• Granuli di fertilizzante e impianti di fertilizzanti
• Micro polvere di scoria
• Carbone/carbone pulverizzato, materiali per batterie, micro polveri metalliche

Moduli e parametri chiave
Winner 1702
Campo di misura: 0,1–500 μm
Applicazioni tipiche: cemento, polvere di scoria, polvere di carbone, materiali per batterie
Descrizione: analizzatore laser online ottimizzato per polveri fini e secche

Winner 2602
Campo di misura: 30–3000 μm
Applicazioni tipiche: sospensioni minerali, sospensioni metalliche, fanghi industriali
Descrizione: analizzatore online per immagini in ambiente umido

Winner 2701
Campo di misura: 10–300 mm
Applicazioni tipiche: aggregati di sabbia e ghiaia, frantumazione mineraria
Descrizione: analizzatore online per immagini progettato per particelle grosse e angolari

Winner 2702
Campo di misura: 50–10000 μm
Applicazioni tipiche: sabbia prodotta, granuli di fertilizzante, cereali
Descrizione: analizzatore online per immagini in secco per particelle di grandi dimensioni

Principi tecnici

• Diffrazione laser (Winner 1702): basata sulle teorie di Fraunhofer e Mie; la distribuzione dimensionale è ottenuta mediante inversione spettrale della luce diffusa. Percorso ottico di Fourier convergente brevettato che riduce il consumo energetico di circa il 30% e abilita la condivisione dati su cloud.
• Analisi di immagine (Winner 2602 / 2701 / 2702): imaging diretto che cattura la vera morfologia delle particelle con telecamere industriali ad alta velocità; fornisce output multidimensionali come sfericità e rapporto d'aspetto.

Vantaggi

• Analisi di immagine: misura diretta della forma e delle dimensioni senza affidarsi a modelli matematici indiretti; utile quando il controllo della morfologia è critico.
• Diffrazione laser: monitoraggio online rapido e ad alta frequenza con elevata precisione e ripetibilità (errore di ripetibilità D50 < 3%).
• Design autopulente: finestra di campionamento brevettata che riduce la frequenza di manutenzione.

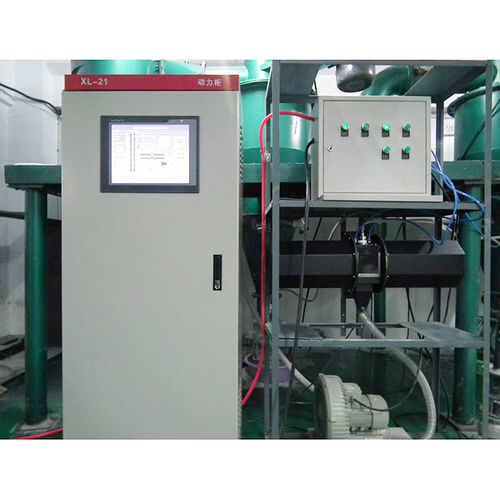

Esempi di installazione

• Linee di cemento finito in cementifici
• Produzione di micro polveri metalliche (incluse aree antideflagranti)
• Monitoraggio del carbone pulverizzato in centrali elettriche
• Produzione di micro polvere di scoria
• Cementifici a 2 linee
• Produzione di sabbia prodotta
• Impianti di fertilizzanti
• Siti di produzione del cemento in generale

Servizio e supporto

• Piattaforma cloud: stato dei dispositivi in tempo reale e accesso remoto ai dati.
• Soluzioni personalizzate: moduli di campionamento, dispersione e ritorno materiale su misura per le esigenze della linea produttiva.

Specifiche tecniche

• Copertura complessiva: 0,1 μm a 300 mm tramite moduli combinati
• Winner 1702 campo: 0,1–500 μm (diffrazione laser per polveri fini e secche)
• Winner 2602 campo: 30–3000 μm (analizzatore per immagini in ambiente umido)
• Winner 2701 campo: 10–300 mm (analizzatore per immagini per particelle grandi)
• Winner 2702 campo: 50–10000 μm (analizzatore per immagini in secco per grandi particelle)
• Risoluzione diffrazione laser: livello leader nel settore; errore di ripetibilità D50 < 3%
• Analisi di immagine: parametri morfologici (sfericità, rapporto d'aspetto, rotondità)
• Percorso ottico di Fourier convergente brevettato (riduzione consumo ≈ 30%)
• Finestra di campionamento autopulente brevettata per allungare gli intervalli di manutenzione
• Supporta condivisione dati cloud e monitoraggio remoto
