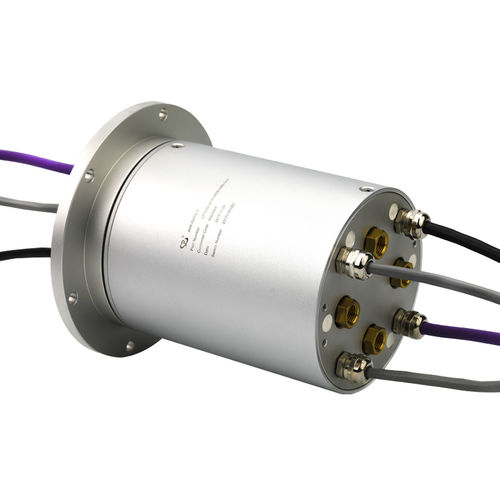

Collettore rotante elettropneumatico LPT000-0415-0406-04S-04A

ad albero pienoper applicazioni industrialiin alluminio anodizzato

Numero di parte: LPT000-0415-0406-046-04S-04S-04A ▶ Un anello di scorrimento dell'albero pieno integrato con giunto rotante pneumatico per il sistema servoassistito Specificazione Parte elettrica Circuiti: 4 circuiti * 2A, 4 circuiti* 15A, 4 circuiti * Segnale Tensione di lavoro: 24VDC Rigidità dielettrica: ≥1000VAC@50Hz (corrente); ≥500VAC@50Hz (signal）) Isolamento: 500MΩ@500VDC (corrente); 300MΩ@300VDC (Signal）) Rumore elettrico: ≤70mΩ (50 rpm) Velocità di lavoro: 0~30/50rpm Contatto: Metallo Prezioso L'alloggio: Lega di alluminio Dimensione del filo: (0,3mm²) Cavo schermato a due conduttori a doppino intrecciato, CC-Link (3x20AWG) SAVAFLEX-1000 4*2,5mm² Lunghezza del filo: Filo dello statore: 2000mm; Filo del rotore: 2000mm Temperatura: -10°C~+70°C Umidità: ≤60%RH Grado di protezione: IP54 Giunto rotante pneumatico Canali: 4 Pressione di esercizio: 0.1MPa Medio: Aria compressa Calibro di connessione: Rc 1/4 Coppia di funzionamento: ≤0.5N.m Diametro del tubo: φ6mm Il collettore JINPAT per servomeccanismo viene utilizzato nel servosistema per misurare la posizione reale del sistema meccanico rispetto all'ingresso di controllo. Per l'unità, lo schema elettrico interno e la speciale schermatura in design modulare rendono una soluzione completa per l'interferenza del segnale dell'encoder. Può integrare la trasmissione di vari segnali. È supportata l'integrazione del giunto rotante gas/liquido. Caratteristiche Nessuna interferenza (segnale encoder) Trasmettere segnali diversificati: Segnale encoder, segnale di controllo/ CANBus/ Profibus, Profinet e Profinet, ecc Corrente stabile e trasmissione del segnale Design modulare nello schema elettrico interno e schermatura speciale Essere in grado di integrarsi con il giunto rotante gas/liquido Isolamento tra gli anelli: ≥ 45dB Vantaggi Soluzione personalizzata Lunga durata di vita utile Applicazione Attrezzatura militare Centro di prova Sistema di controllo automatico
