Collettore rotante elettrico LPKS005-0405

tipo pancakeultra piattoin fibra di vetro

Panoramica

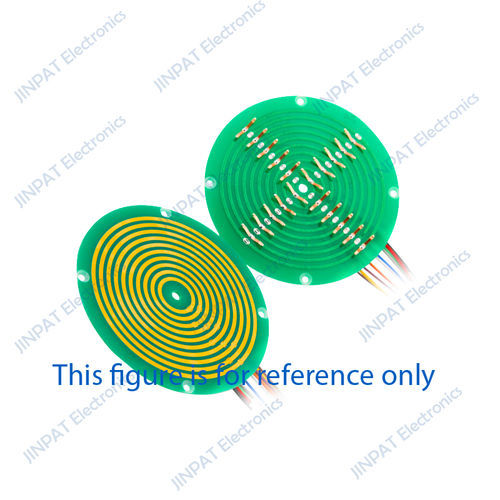

L'anello scorrevole pancake LPKS005-0405 è un'interfaccia elettrica rotante compatta e a basso profilo progettata per trasferire potenza e dati tra componenti fissi e rotanti durante la rotazione continua. Il formato pancake riduce lo spazio assiale ed è indicato per installazioni con ingombro limitato. Utilizza tecnologia a spazzola in fibra per funzionamento senza manutenzione e un design modulare per opzioni configurabili.

Caratteristiche principali

• Trasferisce linee di controllo, dati e potenza.
• Tecnologia a spazzola in fibra per funzionamento senza manutenzione (non richiede lubrificazione).
• Design modulare che consente configurazioni standard e su misura.
• Parametri personalizzabili per soddisfare requisiti applicativi specifici.

Tabella tecnica (sintesi)

• Circuiti: totale 4 circuiti.
• Corrente per circuito: 4 × 5 A.
• Velocità di esercizio: 0–100 rpm.
• Diametro interno: Ø5,0 mm.
• Tensione nominale: 240 V.
• Materiale di contatto: metallo prezioso.
• Rigidità dielettrica: 300 VAC @ 50 Hz.
• Materiale dell'involucro: FR-4.
• Resistenza d'isolamento: ≥ 300 MΩ @ 300 VDC.
• Lunghezza dei cavi: Statore 300 mm; Rotore 300 mm.
• Temperatura di esercizio: -20 °C ~ +60 °C.
• Umidità di esercizio: ≤ 60% UR.
• Nota: P = power (alimentazione), S = signal.

Opzioni / Personalizzabile

• Personalizzazione del diametro interno e del diametro esterno.
• Numero di circuiti configurabile.
• Personalizzazione di corrente e tensione per circuito.
• Lunghezza dei cavi, materiale e colore dei terminali configurabili.
• Opzioni di involucro e grado di protezione.
• Capacità di trasmettere sia segnali che potenza.

Caratteristiche / specifiche tecniche

• Nome modello: LPKS005-0405 (anello scorrevole pancake, fattore di forma a basso profilo).
• Numero di circuiti: 4.
• Corrente nominale: 4 × 5 A (5 A per circuito).
• Tensione nominale: 240 V.
• Diametro interno: Ø5,0 mm.
• Dimensione complessiva: φ60 × 7 mm.
• Velocità massima di esercizio: 100 rpm.
• Materiale di contatto: contatti in metallo prezioso.
• Rigidità dielettrica: 300 VAC @ 50 Hz.
• Resistenza d'isolamento: ≥ 300 MΩ @ 300 VDC.
• Materiale dell'involucro: FR-4 (materiale PCB).
• Cavi: Statore 300 mm, Rotore 300 mm.
• Intervallo di temperatura operativa: -20 °C a +60 °C.
• Umidità di esercizio: ≤ 60% UR.
• Note: P = power, S = signal. Opzioni modulari e personalizzabili disponibili (diametri, circuiti, corrente/tensione, lunghezza/materiale/colore cavi, involucro, grado di protezione).
