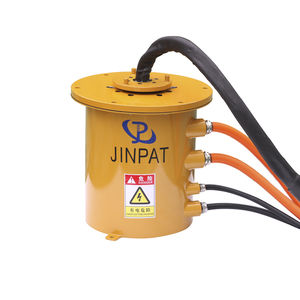

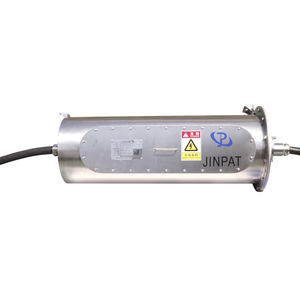

Collettore rotante elettrico LPA000-02120-01PE

a colonnaper l'industria petroliferaper piattaforma petrolifera

Panoramica

L'anello collettore LPA000-02120-01PE della Serie Large Volume è un'interfaccia elettrica rotante ad alta potenza e grande corrente progettata per le aste di perforazione su piattaforme petrolifere. Consente una trasmissione rotante ad alta tensione a 360° affidabile in una struttura compatta, montata verticalmente, ad alta tenuta e con caratteristiche antideflagranti. Il sistema di contatto utilizza rame-graphite (spazzole in carbonio) e la carcassa è in acciaio inossidabile 316 / 42CrMo. Il prodotto è coperto da brevetto cinese e può essere rispedito in fabbrica per manutenzione se necessario.

Importanza

• Aumenta lo standard tecnologico degli anelli collettori per attrezzature minerarie e di perforazione petrolifera.
• Testato con prove di tenuta ad alta pressione per migliorare l'affidabilità della sigillatura dei cavi in ambienti difficili.
• Fornisce una soluzione pratica per la trasmissione elettrica nei sistemi di perforazione petrolifera.

Svolta tecnica

• Consente una trasmissione rotante ad alta tensione a 360° affidabile in una struttura compatta.
• Elimina i problemi di tenuta causati dai conduttori che attraversano l'asta di perforazione.
• Integra caratteristiche antideflagranti adatte ad ambienti pericolosi.

Dati elettrici e meccanici

• Tensione nominale: 2000VAC
• Resistenza dielettrica / resistenza alla compressione: 6000VAC @ 50Hz
• Velocità di lavoro: 200 RPM
• Corrente nominale: 2 × 120 A (a 2000VAC)
• Installazione: Montaggio verticale
• Resistenza di isolamento: 1000 MΩ @ 1000 VDC
• Materiale di contatto: Rame-graphite
• Carcassa: Acciaio inossidabile 316 / 42CrMo
• Impermeabilità: testata a 69 MPa
• Temperatura di esercizio: -20°C a +65°C
• Umidità di esercizio: ≥95% RH
• Applicazione: Tubo/aste di perforazione petrolifera

Caratteristiche / specifiche tecniche

• Modello / Serie: Large Volume Series
• Progetto: Anello collettore a spazzole di carbonio con carcassa in acciaio ad alta resistenza e caratteristiche antideflagranti
• Tensione nominale: 2000VAC
• Resistenza dielettrica: 6000VAC @ 50Hz
• Corrente nominale: 2 × 120A (2000VAC)
• Velocità di funzionamento: 200 RPM
• Materiale di contatto: Rame-graphite
• Resistenza di isolamento: 1000 MΩ @ 1000 VDC
• Materiale della carcassa: Acciaio inossidabile 316 / 42CrMo
• Capacità di impermeabilità: testata a 69 MPa
• Intervallo di temperatura operativo: -20°C a +65°C
• Umidità operativa: ≥95% RH
• Applicazione prevista: Perforazione petrolifera (aste / tubi di perforazione)

Manutenzione e certificazione

• Progetto protetto da brevetto cinese.
• Unità riconsegnabile in fabbrica per ispezione e manutenzione se necessario.
