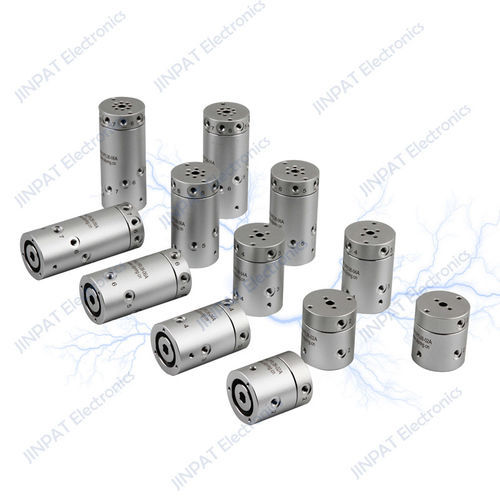

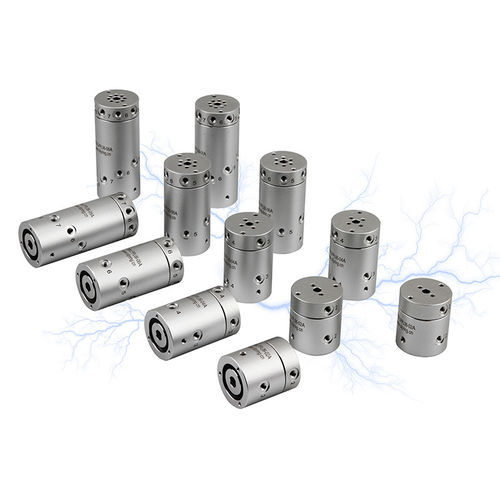

Giunto rotante per vapore LPPA series

per vuotoper aria compressaper acqua

Sintesi del prodotto Il raccordo rotante pneumatico può eseguire una rotazione di 360 gradi. Il mezzo è costituito da gas inerte come aria compressa, vapore, vuoto, azoto, idrogeno e mezzi simili. Può integrare collettori rotanti elettrici per trasmettere energia e segnali di controllo. La superficie di tenuta e l'anello di tenuta sono realizzati con materiali speciali che offrono resistenza all'usura, lunga durata, resistenza alla corrosione e assenza di perdite. I raccordi rotanti consentono il passaggio dei fluidi da una parte stazionaria a una parte rotante, permettendo una trasmissione continua sicura e affidabile dei fluidi durante la rotazione. Riassunto del produttore JINPAT Electronics offre una gamma di raccordi rotanti standard e personalizzabili per adattarsi a vari tipi di fluidi, velocità, pressioni, numero di canali e diametri dei canali. I prodotti utilizzano materiali e processi di tenuta avanzati per garantire una tenuta intatta e una rotazione fluida. L'ampia capacità produttiva e i sistemi di ispezione supportano la qualità e la puntualità delle consegne. Sono disponibili soluzioni personalizzate e progetti integrati elettrici-elettro-pneumatici per soddisfare le esigenze di trasmissione mista (fluidi/gas + potenza/segnali). Caratteristiche

• Mezzi di trasmissione: aria compressa, azoto e altri gas inerti; adatti per aria, vuoto, vapore e mezzi simili.
• Dimensioni ridotte, peso leggero, coppia ridotta.
• Opzioni di integrazione: trasmissione di potenza, segnali di commutazione, Ethernet, USB, bus industriale, sensori e altri segnali.
• Parametri di giunzione personalizzabili, opzioni di anello di scorrimento integrato, diametri dei giunti e dei tubi.
• Materiali di tenuta e costruzione progettati per la resistenza all'usura, alla corrosione e per una lunga durata senza perdite.

Configurazioni opzionali

• Diametro interno e diametro esterno
• Numero di circuiti
• Correnti e tensioni nominali
• Lunghezza dei fili
• Materiale e colore dell'alloggiamento
• Livello di protezione (IP)
• Segnale e potenza trasmessi separatamente o in combinazione

Sintesi tecniche rapide Numero di circuiti: 2 / 4 / 6 / 8 / 10 / 12 Corrente: 2 A per circuito o superiore Resistenza di isolamento: ≥500 VAC @ 50 Hz Lunghezza del filo: 250 mm (opzionale) Tensione nominale: 240 VAC/DC Rotazione: 360 gradi continui Collegamenti rotanti pneumatici standardLM - Modelli (tabella estratta) Codice modello | Passaggi (gas/flusso) | Tipo di fluido | Dimensione | Filettatura del giunto | Orifizio di flusso LPPA-LM0101 | 1 in 1 out | Aria, vuoto | Φ40*Φ6*41 | M5 | Φ3 LPPA-LM0201 | 2 in 2 out | Aria, vuoto | Φ40*Φ6*50 | M5 | Φ3 LPPA-LM0401 | 4 in 4 out | Aria, vuoto | Φ40*Φ6*68 | M5 | Φ3 LPPA-LM0601 | 6 in 6 out | Aria, vuoto | Φ40*Φ6*86 | M5 | Φ3 LPPA-LM0801 | 8 in 8 out | Aria, vuoto | Φ40*Φ6*104 | M5 | Φ3 LPPA-LM1001 | 10 in 10 out | Aria, vuoto | Φ40*Φ6*123 | M5 | Φ3 LPPA-LM1201 | 12 in 12 out | Aria, vuoto | Φ40*Φ6*156 | M5 | Φ3 LPPA-LM1601 | 16 in 16 out | Aria, vuoto | Φ40*Φ6*201 | M5 | Φ3 LPPA-LM2401 | 24 in 24 out | Aria, vuoto | Φ40*Φ6*307 | M5 | Φ3 Collegamento rotante elettropneumaticoLM con anello di scorrimento della capsula - Modelli (estratto) Codice modello | Passaggi | Media | Dimensione | Filettatura del giunto | Orifizio di flusso | Circuiti di potenza LPPA-LM0101-0602 | 1 in 1 out | Aria, vuoto | Φ40*Φ6*60,6 | M5 | Φ3 | 6 * 2A LPPA-LM0101-1202 | 1 in 1 out | Aria, vuoto | Φ40*Φ6*68,4 | M5 | Φ3 | 12 * 2A LPPA-LM0101-1802 | 1 in 1 out | Aria, vuoto | Φ40*Φ6*74,9 | M5 | Φ3 | 18 * 2A LPPA-LM0101-2402 | 1 in 1 out | Aria, vuoto | Φ40*Φ6*84,3 | M5 | Φ3 | 24 * 2A LPPA-LM0201-0602 | 2 in 2 out | Aria, vuoto | Φ40*Φ6*69,6 | M5 | Φ3 | 6 * 2A LPPA-LM0201-1202 | 2 in 2 out | Aria, vuoto | Φ40*Φ6*77,4 | M5 | Φ3 | 12 * 2A ... (ulteriori varianti di modelli elettropneumatici disponibili con circuiti 6/12/18/24 e dimensioni corrispondenti) Collegamenti rotanti pneumatici con design a foro passante (φ15-φ150) - Modelli selezionati Codice modello | Numero di circuiti | Fluido | Diametro del foro | Pressione massima di esercizio | Velocità di rotazione | Tipo di connettore | Dimensione | Coppia | Durata prevista | Tempo di consegna LPPL015-08A | 8 | Aria compressa | Foro 15 | 0-1 MPa | 0-500 rpm | G1/4 | φ15*φ135*265 | ≤10 N-m | ≥20 milioni | 3-4 settimane LPPL025-02A | 2 | Aria compressa | Foro 25 | 0-0,6 MPa | 0-20 rpm | G3/8 | φ25*φ98*116 | ≤5 N-m | ≥20 milioni | 3-4 settimane LPPL040-02A | 2 | Aria compressa | Foro 40 | 0-0,6 MPa | 0-5 rpm | G1/8 | φ40*φ119*94,2 | ≤8 N-m | ≥20 milioni | 3-4 settimane LPPL060-01A | 1 | Aria compressa | Foro 60 | 0-1 MPa | 0-1 rpm | G3/4 | φ60*φ216*126 | ≤10 N-m | ≥20 milioni | 4-5 settimane LPPL090-02A, LPPL120-02A, LPPL150-01A ecc. - I modelli con foro passante più grandi, con diametri del foro, pressioni, velocità e coppie corrispondenti più elevati, sono elencati nelle tabelle dei prodotti. Collegamenti rotanti idraulici - Modelli selezionati Codice modello | Numero di circuiti | Fluido | Diametro del foro | Pressione massima di esercizio | Velocità di rotazione | Tipo di connettore | Dimensione | Coppia | Durata prevista | Tempo di consegna LPPL000-02L | 2 | Acqua | / | 0-0,5 MPa | 0-120 rpm | G1/4, M6 | φ67*100 | ≤80 N-m | ≥10 milioni | 4-5 settimane LPPG014-02L | 2 | Olio idraulico | Foro 14 | 0-25 MPa | 0-10 rpm | G1/2 | φ112*φ14*149 | ≤200 N-m | ≥10 milioni | 4-5 settimane LPPG018-04L | 4 | Olio idraulico | Alesaggio 18 | 0-25 MPa | 0-25 rpm | G1/2 | φ135*φ18*232 | ≤200 N-m | ≥10 milioni | 4-5 settimane Anelli elastici pneumatici integrati - Esempi I codici dei modelli combinati mostrano passaggi pneumatici integrati con capsule o altri tipi di collettori rotanti; i codici e le configurazioni di esempio includono circuiti multipli per l'alimentazione (ad esempio 6*2A, 12*2A, 18*2A, 24*2A), varie dimensioni di fori e dimensioni esterne; le velocità di rotazione e le pressioni nominali seguono le famiglie pneumatiche/idrauliche di cui sopra. Le tabelle dettagliate dei modelli elencano i dati di configurazione completi per ciascun codice. Note Le tabelle sopra riportate sono estratti rappresentativi delle tabelle dei prodotti presenti nella pagina. Sono disponibili molte altre varianti di modelli e tabelle complete di dimensioni/dettagli che coprono le versioni pneumatica standard, elettropneumatica (con collettore rotante a capsula), le versioni passanti, i raccordi idraulici e le unità elettriche-pneumatiche integrate. Per l'implementazione e la selezione, considerare il tipo di fluido, il numero di passaggi, le dimensioni del foro, la corrente/tensione richiesta, la lunghezza del filo e i tipi di connettore. caratteristiche/specifiche tecniche

• Rotazione continua: 360°
• Mezzi supportati: aria compressa, vuoto, vapore, azoto, idrogeno e altri gas inerti; olio idraulico e acqua nei modelli idraulici
• Numero di circuiti (elettrici): range tipico 2-24 circuiti a seconda del modello e dell'integrazione
• Corrente per circuito (tipica): 2 A o superiore (configurabile)
• Tensione: fino a 240 VAC/DC (tipica)
• Resistenza all'isolamento: ≥500 VAC @ 50 Hz
• Lunghezza del cavo (standard): 250 mm (lunghezze opzionali disponibili)
• Dimensioni foro/esterno: opzioni multiple da φ15 fino a φ150 (modelli con foro passante) e dimensioni esterne maggiori per unità a più passaggi
• Pressioni massime di esercizio: unità pneumatiche tipicamente 0-0,6/1 MPa; alcune unità idrauliche fino a 25 MPa (a seconda del modello)
• Velocità di rotazione: a seconda del modello (esempi: 0-500 giri/minuto per piccoli modelli pneumatici a foro passante; 0-1 giri/minuto per grandi modelli a rotazione lenta; fino a 120 giri/minuto per alcuni tipi idraulici)
• Coppia: varia da ≤5 N-m (modelli piccoli) a ≤200 N-m (modelli idraulici pesanti)
• Durata meccanica prevista: tipicamente ≥10-20 milioni di giri a seconda del modello e dell'applicazione
• Opzioni di integrazione: collettori rotanti elettrici (potenza e segnale), Ethernet, USB, bus industriale, sensori, integrazione di collettori a capsula e combinazioni personalizzate
