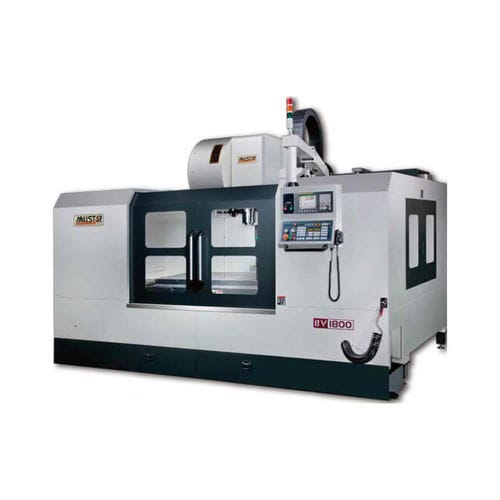

Centro di lavoro CNC 3 assi BV1400

verticaleBT 40BT 50

La macchina è realizzata in fusione di Meehanite con nervature interne che corrono lungo ogni sezione, caratterizzate da rigidità e stabilità metallica a lungo termine. La base a 4 vie di scorrimento (1400-2000) è un pezzo unico, le vie di scorrimento sono rivestite con Turcite B e tutte le superfici di accoppiamento sono raschiate a mano con precisione per aumentare la planarità e migliorare la precisione geometrica dell'intero gruppo. Le viti a ricircolo di sfere di alta precisione (classe C3) sui 3 assi sono precaricate per eliminare lo spostamento termico. Le viti a ricircolo di sfere sono assemblate in modo modulare e la precisione di parallelismo e ortogonalità è calibrata entro ± 0,01 mm, su tutta la lunghezza. Il controllo laser, il test delle viti a ricircolo di sfere e il bilanciamento dinamico del mandrino vengono eseguiti per garantire una precisione statica e dinamica ottimale. Tipo lineare utilizzare la via lineare di precisione a rulli Trattamento temprato di lunga durata per le guide a scatola (serie BV). Braccio ATC tipo 24 utensili (std.) per 1400-2000. Il modello sotto i 1500A può essere spedito in un container HQ da 40". Accessori standard: Sistema di soffiaggio dell'aria del mandrino Sistema di lubrificazione automatica Controller Mitsubishi M80 (display LCD da 8,4") 20 utensili tipo Armless ATC, BT40 (BV60, BV80,) Trasportatore di trucioli di tipo Steelbelt a vite con carrello (BV60~LV100) Velocità mandrino 10.000 giri/min, BT40, trasmissione a cinghia (BV60-80) Maschiatura ragno Spegnimento automatico Sistema di raffreddamento Scambiatore di calore Interfaccia RS 232 Raffreddatore olio mandrino Coperchio completamente paraspruzzi Sabbiatura ad aria compressa con codice M Cassetta degli attrezzi con utensili Luce di lavoro al quarzo Pistola ad acqua e pistola ad aria compressa Kit e blocchi di livellamento Trasformatore (Export noly) Accessori opzionali: CTS 20/30/50 bar (refrigerante attraverso il mandrino) braccio a 24 utensili tipo ATC, BT40 (BV60, BV80, LV100) Dispositivo di misurazione automatica della lunghezza utensile Renishaw
