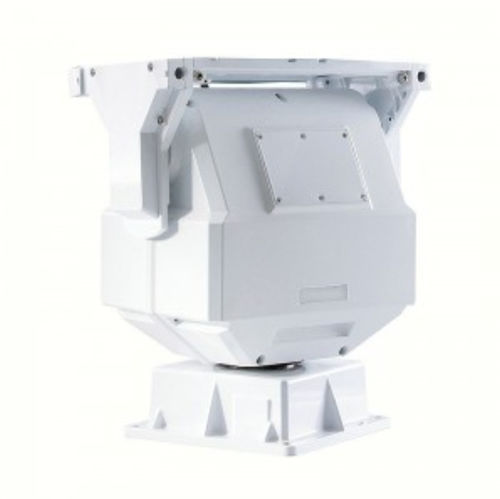

Gimbal 2 assi YJT-EFPTZDU3100-S

per sensoread alta precisionead alte prestazioni e forte carico

Panoramica del prodotto
Lo YJT-EFPTZDU3100-S è una testa pan-tilt ad alte prestazioni e per uso gravoso, progettata per il posizionamento di precisione in sorveglianza industriale, automazione e applicazioni di telerilevamento. Supporta carichi superiori montati fino a 100 kg e garantisce movimenti stabili e fluidi in ambienti gravosi.

Caratteristiche del prodotto

• Capacità di carico ≤100 kg; funzione di feedback dati opzionale.
• Supporto modalità risparmio energetico per ridurre il consumo a riposo.
• Funzione memoria a spegnimento con accuratezza di ripetizione ±0,1°.
• Progettazione software di accelerazione/decelerazione combinata con progettazione strutturale per partenze e arresti fluidi.
• Rotazione orizzontale continua 0°~360°; escursione verticale -45°~45°; velocità fino a 15°/s (orizzontale) e 3°/s (verticale).
• Scocca in lega di alluminio pressofusa ad alta resistenza e trasmissione a vite senza fine in bronzo a micro gioco che consente l'autobloccaggio a spegnimento.

Ideale per

• Sistemi di sicurezza e videosorveglianza industriale
• Piattaforme per telecamere di grandi dimensioni
• Strumentazione di telerilevamento e misura
• Applicazioni militari e aerospaziali
• Automazione e monitoraggio in ambienti ostili

Specifiche
Modello: YJT-EFPTZDU3100-S
Capacità di carico: ≤100 kg
Metodo di carico: Montaggio superiore
Modalità di trasmissione: Trasmissione a vite senza fine
Angolo Pan: 0°~360° Rotazione continua
Angolo Tilt: -45°~45°
Velocità Pan: 0,01~15°/s
Velocità Tilt: 0,01~3°/s
Accuratezza di ripetizione: ±0,1° rispetto all'origine 0°
Preset: ≤200
Scansione di pattuglia: Supportata
Modalità di scansione: Scansione di pattuglia
Interfaccia di comunicazione: RS485 (RS422 o RS232 opzionale)
Protocollo di comunicazione: Pelco_D
Baud Rate: 9600
Codice indirizzo: 1
Cablatura inferiore: DC24V ×1, RS485 ×1, RJ45 ×1, Massa ×1; altri cavi personalizzabili
Cablatura superiore: DC24V ×1, DC12V ×1, RS485 ×1, RJ45 ×1, Massa ×1; altri cavi personalizzabili
Feedback dati: Supporta il feedback dell'angolo di azimut su richiesta (feedback in tempo reale / RS422 personalizzabile)
Alimentazione: DC24V ±10%; ≤115W
Temperatura di esercizio: -35°C ~ +65°C
Umidità di esercizio: <90%RH
Protezione fulmini: Supportata protezione a livello di dispositivo
Protezione ingressi: IP66 (standard); trattamento anti-nebbia salina opzionale
Peso netto: ≈21 kg
Dimensioni: L×P×A: 340 mm × 206 mm × 390 mm

Caratteristiche / Specifiche tecniche

• Modello: YJT-EFPTZDU3100-S
• Capacità di carico: ≤100 kg
• Metodo di carico: Montaggio superiore
• Modalità di trasmissione: Trasmissione a vite senza fine
• Angolo Pan: 0°~360° rotazione continua
• Angolo Tilt: -45°~45°
• Velocità Pan: 0,01~15°/s
• Velocità Tilt: 0,01~3°/s
• Accuratezza di ripetizione: ±0,1°
• Preset: ≤200
• Scansione di pattuglia: Supportata
• Interfaccia di comunicazione: RS485 (RS422/RS232 opzionale)
• Protocollo di comunicazione: Pelco_D
• Baud Rate: 9600
• Alimentazione: DC24V ±10%; ≤115W
• Temperatura di esercizio: -35°C ~ +65°C
• Umidità di esercizio: <90%RH
• Protezione ingressi: IP66 (standard)
• Peso netto: ≈21 kg
• Dimensioni: 340 mm × 206 mm × 390 mm
