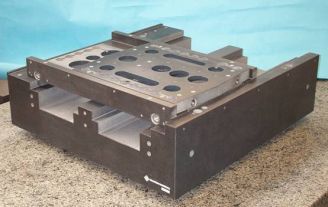

Piastra di posizionamento XY

2 assidi precisionedi misura

Concetti di macchini innovativi possono essere realizzati con componenti in granito nero, che ha dei vantaggi rispetto a materiali convenzionali. Tavola ortogonale di precisione, pneumatica, per le microlavorazioni ultra-precise e dinamiche Tutti gli assi di movimento sono posizionati aerostaticamente e attrezzati con motore lineare I cuscinetti pneumatici sono direttamente inseriti nei componenti di pietra. A causa del supporto quasi senza frizione, il peso specifico ridotto di 3 kg/dm3 nonchè la rigidezza alta dei componenti è possibile una precisione di posizionamento molto alta degli assi singoli. La dinamica è a un livello alto. Dati tecnici >Dimensione: 1300 x 1200 x 400 mm >Corsa in direzione X e Y: 500 x 300 mm >Precisione di corsa in direzione X e Y: Tecnica di misurazione ottica >Lavorazioni laser fine >Microassemblaggio, Assemblaggio di precisione Dimensioni e precisioni diverse nonchè principi di guide (guida idrostatica, ecc.) e forze motrici modificati sono possibili.
