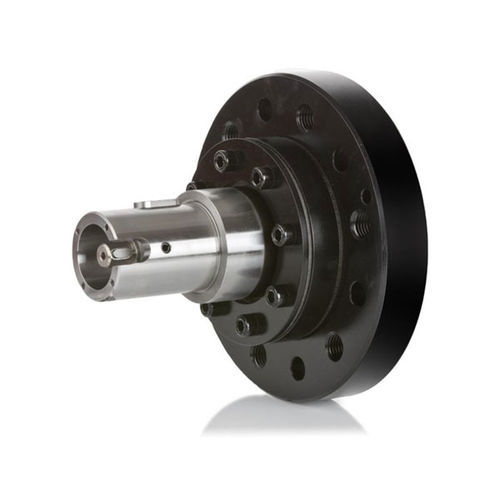

Adattatore con flangia

per alberoper encoder angolareDIN

Montaggio di encoder rotativi ad albero cavo su alberi senza filettatura di centraggio Ideale per retrofit e sostituzioni Semplice regolazione dell'albero adattatore Opzioni: versione isolata, componente di sicurezza certificato secondo DIN EN ISO 13849-2 (PL e) Dati tecnici Applicazione Montaggio di encoder ad albero cavo su alberi di grande diametro: Albero cliente a centratura esterna (albero adattatore flangiato con centratura interna) Centraggio interno dell'albero del cliente (albero adattatore a flangia con centraggio esterno) Possibile per tutte le posizioni di installazione dell'encoder (ad esempio, albero rivolto verso l'alto/il basso) Tipo di montaggio Previa ispezione/accordo: Centraggio esterno albero cliente: Diametro di centraggio circa Ø 28-350 mm (encoder serie 4/40/41) Albero cliente a centratura interna: Diametro di centratura circa Ø 30-290 mm (encoder serie 4/40/41) Albero cliente a centratura esterna/interna: Diametro di centratura circa Ø 50-200 mm (encoder serie 5/6/60) Possibilità di progettazione personalizzata dell'albero cliente fino al diametro di centraggio Ø 500 mm o secondo le preferenze del cliente Velocità massima / Frequenza Calcolata individualmente caso per caso / progettazione su richiesta del cliente Resistenza agli urti Calcolata individualmente caso per caso / progettazione come da consultazione Resistenza alle vibrazioni Calcolata individualmente caso per caso / progettazione secondo consultazione Intervallo di temperatura Calcolato individualmente caso per caso / progetto secondo consultazione Isolamento contro le correnti di cuscinetti/alberi Sì (opzionale) Certificati / Approvazioni Opzionale: Progettato come componente di sicurezza con esclusione dei guasti secondo DIN EN ISO 13849-2 (fino a PL e), con dichiarazione di conformità CE
