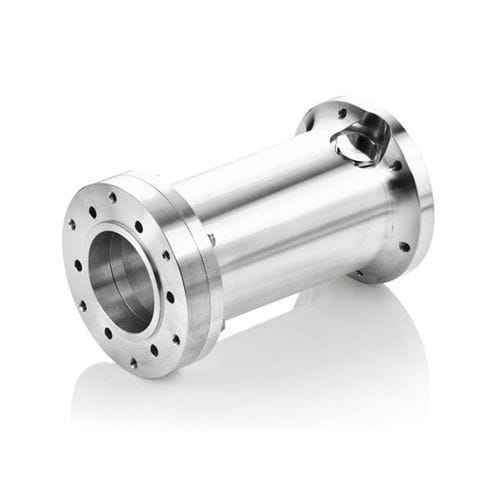

Flangia intermedi

in alluminioresistente alla corrosione

Montaggio a flangia personalizzato di encoder ad albero pieno su alloggiamenti di macchine Design personalizzato (lunghezza della flangia / interfaccia meccanica) Custodia in alluminio resistente alla corrosione Opzione: come componente di sicurezza per gli attacchi degli encoder con sicurezza funzionale (PL e) Descrizione Le flange intermedie sono adattate con precisione alla distanza tra la flangia dell'encoder e l'interfaccia dell'applicazione. Garantiscono un fissaggio meccanico sicuro dell'encoder all'alloggiamento della macchina. Sono disponibili come accessori standard e come componenti di sicurezza certificati. Gli anelli distanziatori progettati individualmente assicurano la giusta interfaccia meccanica tra la flangia e l'alloggiamento della macchina. Dati tecnici Applicazione Flangia intermedia con anello distanziatore per il fissaggio B5 di un encoder ad albero pieno a un albero del cliente Tipo di montaggio lunghezza massima 250 mm; anello distanziatore: Cerchio di fori Ø ≥ 85 mm; centraggio Ø ≥ 65 mm Velocità massima / Frequenza Calcolata individualmente caso per caso / progettazione secondo consultazione Resistenza agli urti fino a 100 g per breve tempo; 54 g in modo permanente per peso encoder 4,2 kg Valori per pesi di encoder superiori su richiesta Resistenza alle vibrazioni fino a 20 g per breve tempo; 17 g in modo permanente per encoder di peso 4,2 kg Valori per pesi maggiori dell'encoder su richiesta Intervallo di temperatura -da 25 °C a +85 °C Isolamento contro le correnti di cuscinetti/alberi No Certificati / Approvazioni Opzionale: Progettato come componente di sicurezza con esclusione dei guasti secondo DIN EN ISO 13849-2 (fino a PLe), con dichiarazione di conformità CE
