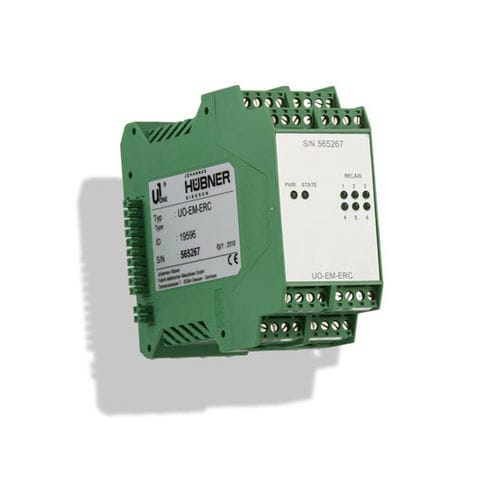

Modulo switch a relè U-ONE Generation I

AC/DCdi posizione

Modulo interruttore di posizione per sistema di encoder U-ONE Generation I da installare nel quadro elettrico 6 interruttori di posizione a relè programmabili Capacità di commutazione fino a 250 V CA/CC e 0,5 A Grado di protezione IP20, campo di temperatura da -25 a +70 °C Funzioni programmabili: preselezione, campo di commutazione, isteresi, senso di rotazione, unità, identificazione, fattore di conversione Opzione: combinazione di più moduli Descrizione del prodotto I moduli di commutazione di posizione della prima generazione del sistema di encoder universale U-ONE dispongono di sei uscite di commutazione programmabili (ciascuna con un punto di spegnimento e un punto di accensione). È possibile utilizzare più moduli di commutazione di posizione e combinarli con altri moduli U-ONE, ad esempio i moduli di commutazione di velocità. Dati tecnici Tensione di alimentazione 12-30 VDC Dimensioni 99.5 x 22,5 x 114,5 mm (custodia elettronica modulare per guida DIN) Uscite di commutazione Posizione Uscite di segnale / Interfacce 6 interruttori di posizione programmabili (contatto di commutazione 250 V / 0,5 A AC/DC) Uscita di stato: 1 uscita a relè a potenziale zero (contatto NC 250 V / 0,5 A AC/DC) Preimpostazione: 1 optorelay (ingresso di preselezione 12-30 V / 5 mA DC e uscita handshake (40 V / 0,1 A DC) Funzioni programmabili tramite il modulo di decodifica UO-EM-D2 (software ERCPro): Ingressi del campo operativo con opzione di inversione, valore di isteresi, direzione di conteggio, unità, identificazione, ultima modifica (ingresso automatico), fattore di conversione. Indicatore LED: Alimentazione / Stato / Stato del relè Collegamento elettrico Morsetti a vite per il collegamento degli interruttori Connettori in serie ai moduli precedenti e successivi (connessione bus interna) Opzioni del dispositivo / Funzione Combinabile con altri moduli della soluzione di sistema U-ONE Generation I
