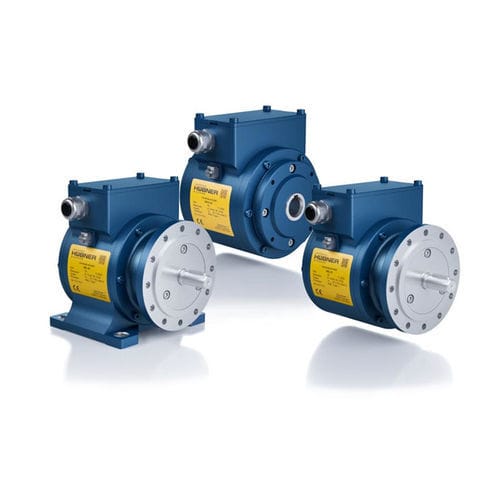

Encoder rotativo assoluto U-ONE Generation II (LWL)

ottico13 bits15 bits

Unità di base per il sistema di encoder U-ONE Generation II (LWL) Per il fissaggio diretto all'albero dell'applicazione: misurazione di velocità e posizione Trasmissione del segnale senza interferenze con un solo cavo in fibra ottica ai moduli funzionali del quadro elettrico (fino a 1.000 m) Descrizione del prodotto Le unità di base dei sistemi avanzati di encoder universali U-ONE Generation II determinano la velocità e la posizione direttamente sull'albero dell'applicazione. Convertono le informazioni sulla velocità e sulla posizione angolare nel trasmettitore a fibre ottiche integrato in segnali ottici e li trasmettono attraverso un solo cavo a fibre ottiche al modulo di controllo U-ONE nel quadro elettrico senza interferenze. Le unità di base sono adatte per l'uso in impianti nuovi o per una soluzione di modernizzazione. Non sono necessari componenti meccanici aggiuntivi come ingranaggi di aumento della velocità, ingranaggi di distribuzione o giunti di distribuzione. Funzioni delle unità di base U-ONE(-SAFETY)-LWL Misurazione sicura e precisa della velocità e della posizione dell'albero dell'applicazione Conversione dei dati in segnali ottici Trasmissione al modulo di controllo nel quadro elettrico tramite un cavo in fibra ottica Misurazione della velocità e della posizione con trasmettitore FOC integrato Elevata precisione grazie al montaggio diretto senza ingranaggi sull'albero dell'applicazione e alta risoluzione (13 bit monogiro / 15 bit multigiro) Trasmissione del segnale senza interferenze ai moduli funzionali del quadro elettrico tramite un solo cavo in fibra ottica (fino a 1000 m) Elevata affidabilità anche in condizioni operative estreme Dati tecnici Tensione di alimentazione 15-27 VDC Risoluzione Singleturn 13 bit (8192 passi per rotazione) Multiturn 15 bit (32768 rotazioni)
