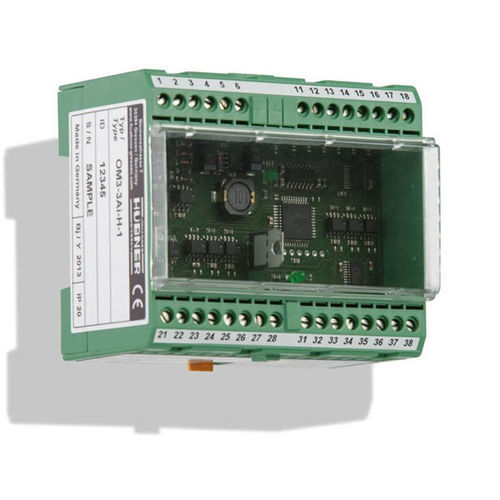

Convertitore di segnale impulsi OM 3-3A(i)

digitaleHTLincrementale

Moltiplicazione dei segnali dell'encoder incrementale Alloggiamento con montaggio a morsetto (guide DIN da 35 mm) 1 blocco di ingresso, 3 blocchi di uscita Opzione: disaccoppiamento reciproco dei blocchi di uscita Descrizione del prodotto I moltiplicatori di uscita (splitter di segnale) dividono i segnali in arrivo dagli encoder rotativi incrementali e li distribuiscono ulteriormente. Hanno tre ingressi di segnale (0°, 90° e impulso di riferimento), che vengono distribuiti a nove uscite di segnale (HTL o TTL). È disponibile come opzione il disaccoppiamento reciproco dei blocchi di uscita. Dati tecnici Applicazione Moltiplicazione delle uscite del segnale dell'encoder (HTL/TTL) Tensione di alimentazione 12-30 VDC Ingresso segnale HTL (onda quadra 12-30 V) o TTL (onda quadra 2,8-6 V) Uscita segnale HTL o TTL (0°, 90°, N e rispettivi segnali invertiti) 3 blocchi di uscita, opzionali per ciascun blocco di uscita: Livello HTL o TTL Gamma di frequenza 0-250 kHz Alloggiamento Alloggiamento elettronico per guide di montaggio standard Dimensioni 90 x 75 x 52 mm Collegamento elettrico morsetti a vite PHOENIX COMBICON a 30 poli 2,5 mm2 Intervallo di temperatura del dispositivo -da 20 °C a +70 °C Opzioni del dispositivo / Funzione Disaccoppiamento reciproco di 3 blocchi di uscita (tipo OM 3-3Ai) con 3 ingressi di tensione di alimentazione separati impulsi a 2 e 4 pieghe Rilevamento del senso di rotazione Rilevamento dell'arresto Segnali di uscita dipendenti dal senso di rotazione Divisione di frequenza (2-32)
