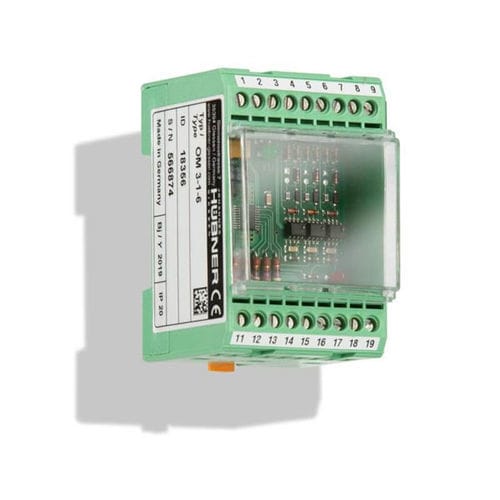

Convertitore di segnale impulsi OM 3-1

HTLincrementalesu guida DIN

Conversione del livello del segnale, eliminazione dei segnali di interferenza Isolamento elettrico di ingresso e uscita mediante optoaccoppiatori Opzione: tensione di alimentazione 5 V o 12-30 V Descrizione del prodotto I convertitori di impulsi (convertitori di segnale) convertono i segnali degli encoder rotativi da HTL a TTL o da TTL a HTL. Sono utilizzati per l'isolamento elettrico, la conversione del livello del segnale e l'eliminazione dei segnali di interferenza. Gli stadi di uscita consentono la trasmissione del segnale su cavi di lunga lunghezza a frequenze di uscita elevate. Gli optoaccoppiatori isolano gli ingressi dalle uscite. Il cortocircuito o il sovraccarico degli stadi di uscita vengono segnalati. I moduli possono essere montati su guide di montaggio standard (EN 50 022). Dati tecnici Tensione di alimentazione 12-30 VDC Ingresso segnale TTL (onda quadra 2,8-6 V) Uscita segnale TTL (0°, 90°, N e rispettivi segnali invertiti) Gamma di frequenza 0-250 kHz Alloggiamento Alloggiamento elettronico per guide di montaggio standard Dimensioni 50 x 75 x 52 mm Collegamento elettrico morsetti a vite 18 poli PHOENIX COMBICON 2,5 mm2 Intervallo di temperatura del dispositivo -da 20 °C a +70 °C Grado di protezione IP20 (installazione su quadro elettrico) Opzioni del dispositivo / Funzione Conversione isolata di HTL in TTL o viceversa con tensioni di alimentazione diverse: 12 - 30 V 5 V
