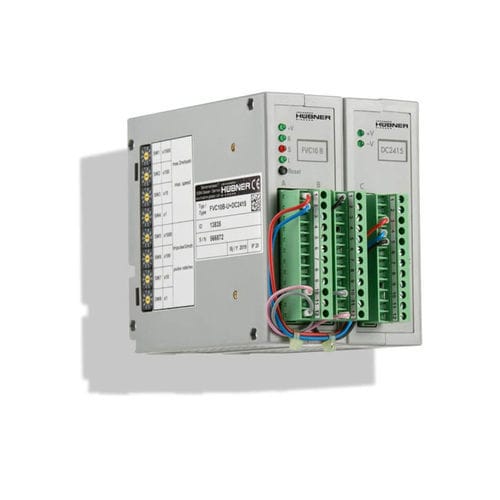

Convertitore di segnale impulsi FVC 10

digitaleHTLanalogico

Ideale per i PLC con ingressi analogici Configurabile tramite interruttori senza software di configurazione Opzioni: notifica di sovravelocità / monitoraggio della tensione Descrizione del prodotto I convertitori frequenza-tensione (convertitori di segnale) sono utilizzati per convertire i segnali di uscita digitali degli encoder rotativi incrementali in una tensione CC o in una corrente continua proporzionale alla velocità e al senso di rotazione. La velocità finale e la frequenza degli impulsi vengono impostate mediante quattro interruttori di codifica. Il valore risultante viene convertito e alimentato alle uscite analogiche. Dati tecnici Applicazione Conversione delle uscite di segnale dell'encoder in analogiche (0...±10 V, 0...±20 mA, +4...+20 mA) Tensione di alimentazione ±15 VCC (opzione: 24 VCC) Ingresso segnale Encoder incrementale (5-30 V) e ingresso di reset (livello TTL, 0 V) 4 interruttori per impostare la velocità di impulso/rotazione 1-9999 4 interruttori per impostare la velocità massima 1-9999 rpm Uscita segnale da 0 a ±10 VCC (max. 20 mA) 3 LED per rotazione oraria/antioraria e arresto Gamma di frequenza 0-200 kHz Alloggiamento Alloggiamento del modulo per guida di montaggio standard Dimensioni max. 90 x 118 x 136 mm Connessione elettrica 24 poli PHOENIX COMBICON maschio Intervallo di temperatura del dispositivo da 0 °C a +50 °C Opzioni del dispositivo / Funzione Seconda uscita di tensione: da 0 a ±10 V, blocchi di uscita disaccoppiati Uscita di corrente: da 0 a ±20 V, blocchi di uscita disaccoppiati Uscita in corrente (senso di rotazione indipendente): 4-20 mA, blocchi di uscita disaccoppiati Tensione di alimentazione opzionale 24 Vc.c.: segnale di range di sovravelocità, monitoraggio della tensione
