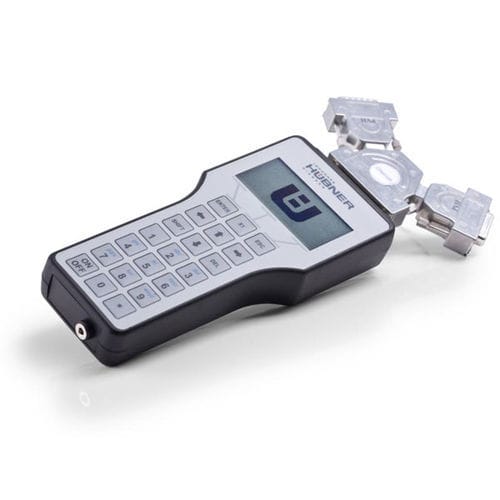

Utensile di diagnostica per encoder angolare EDU

a presaportatile

Test di funzionamento degli encoder rotativi incrementali installati Universalmente applicabile per la messa in servizio, la riparazione e la manutenzione Funzioni di misura e test versatili Inclusa la modulazione della frequenza di rotazione Descrizione del prodotto Le unità diagnostiche per encoder sono dispositivi di misura portatili multifunzionali per il test di funzionamento in loco degli encoder rotativi incrementali installati. Sono dotate di un display e offrono numerose funzioni. Tra queste, il rilevamento HTL/TTL, il rilevamento del conteggio degli impulsi, il test del segnale, la misurazione della frequenza, la misurazione della velocità e il rilevamento dell'ampiezza. Inoltre, sono adatti per le misure di modulazione della frequenza di rotazione, al fine di valutare la qualità dell'attacco dell'encoder rotativo. Dati tecnici Applicazione Esecuzione del controllo di funzionamento degli encoder incrementali Tensione di alimentazione 12-30 VDC Ingresso segnale Encoder incrementale (0 - 30 V) Gamma di frequenza 0-100 kHz Dimensioni 190 x 90 x 35 mm Display / Funzioni Acquisizione della frequenza degli impulsi Controllo della traccia del segnale Misura della frequenza Misura della velocità Acquisizione dell'ampiezza del segnale Misura della modulazione della frequenza di rotazione Misura della simmetria (visualizzazione grafica e numerica) Sfasamento (display grafico e numerico) Portata di consegna Unità diagnostica portatile EDU Alimentatore a spina Batterie ricaricabili (3x AA, max. 2100 mAh) Cavo di collegamento per encoder tipo FG Software aggiuntivo per PC per salvare, leggere e visualizzare i valori
