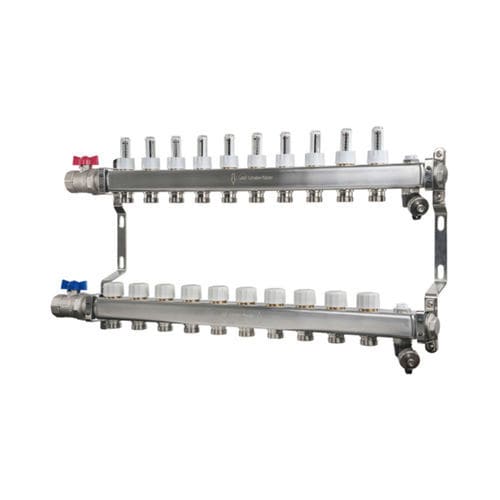

Manifold multicanale JGUFHMAN series

in acciaio inossidabileper circuito di termoregolazioneper riscaldamento a pavimento

Panoramica del prodotto
Il collettore JG Euroconus con valvole a sfera e sfiato d'aria manuale integrato centralizza le tubazioni del riscaldamento a pavimento e distribuisce l'acqua calda nel sistema per garantire una diffusione uniforme del calore.

Costruzione e installazione
Realizzato in acciaio inossidabile e prodotto secondo elevati standard. Installazione rapida e semplice con staffa a parete pre-montata e supporto antivibrante. Fornito completo di valvole a sfera, sfiato d'aria manuale integrato e valvola di scarico/riempimento. Indicatori di portata preassemblati consentono di regolare il flusso e isolare i circuiti. La barra di ritorno include una valvola di controllo con cappuccio protettivo rimovibile per accettare una testina termo-elettrica per il controllo remoto delle zone.

Caratteristiche e vantaggi

• Collettore in acciaio inossidabile
• Staffa a parete pre-montata e supporto antivibrante
• Fornito con valvole a sfera in ottone 1" rosse e blu per isolare i componenti, facilitando manutenzione e riparazione
• Completo di sfiato d'aria manuale, valvola di scarico/riempimento e flussometri regolabili
• Connessioni del collettore compatibili con raccordi Euroconus e con una gamma di diametri e spessori delle tubazioni (raccordi Euroconus venduti separatamente)
• Le valvole sulla barra di ritorno accettano una testina termo-elettrica per il controllo remoto di ciascuna zona
• Destinato esclusivamente ad applicazioni di riscaldamento a pavimento

Varianti del prodotto
SKU | Descrizione | MBSP (ingresso) | MBSP (uscita) | Porte
JGUFHMAN10E | JG Underfloor Stainless Steel 10 Port UFH Manifold | 3/4 | 1 | 10
JGUFHMAN11E | JG Underfloor Stainless Steel 11 Port UFH Manifold | 3/4 | 1 | 11
JGUFHMAN12E | JG Underfloor Stainless Steel 12 Port UFH Manifold | 3/4 | 1 | 12
JGUFHMAN2E | JG Underfloor Stainless Steel 2 Port UFH Manifold | 3/4 | 1 | 2
JGUFHMAN3E | JG Underfloor Stainless Steel 3 Port UFH Manifold | 3/4 | 1 | 3
JGUFHMAN4E | JG Underfloor Stainless Steel 4 Port UFH Manifold | 3/4 | 1 | 4
JGUFHMAN5E | JG Underfloor Stainless Steel 5 Port UFH Manifold | 3/4 | 1 | 5
JGUFHMAN6E | JG Underfloor Stainless Steel 6 Port UFH Manifold | 3/4 | 1 | 6
JGUFHMAN7E | JG Underfloor Stainless Steel 7 Port UFH Manifold | 3/4 | 1 | 7
JGUFHMAN8E | JG Underfloor Stainless Steel 8 Port UFH Manifold | 3/4 | 1 | 8
JGUFHMAN9E | JG Underfloor Stainless Steel 9 Port UFH Manifold | 3/4 | 1 | 9

Applicazione, scopo e compatibilità
Applicazione: Destinato esclusivamente alle applicazioni di riscaldamento a pavimento.
Scopo: Centralizzare le tubazioni del riscaldamento a pavimento e distribuire acqua calda nel sistema.
Compatibilità: Compatibile con tubazioni multistrato, PERT e PEX.
Garanzia: Garanzia 2 anni.

Caratteristiche / specifiche tecniche

• Materiale: Costruzione del collettore in acciaio inossidabile
• Include: Staffa a parete pre-montata, supporto antivibrante, valvole a sfera in ottone 1" rosse e blu, sfiato d'aria manuale integrato, valvola di scarico/riempimento
• Controllo del flusso: Indicatori di portata regolabili pre-assemblati sulla barra di mandata
• Connessioni di ritorno: Valvola di controllo integrata con cappuccio protettivo; rimovibile per accettare una testina termo-elettrica
• Connessioni: Connessioni compatibili Euroconus (raccordi Euroconus venduti separatamente)
• Uso previsto: Sistemi di riscaldamento a pavimento (UFH) esclusivamente
• Garanzia: 2 anni
