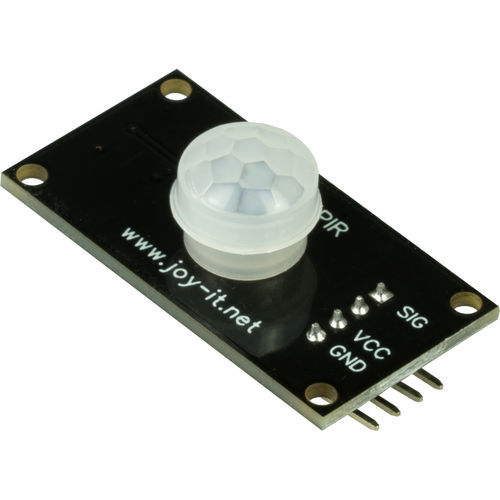

Rilevatore di movimento SBC-PIR

a infrarossipiroelettrico

Il sensore di questo modulo è un sensore piroelettrico a infrarossi che rileva il movimento nell'area di rilevamento della lente di Fresnel ed emette un segnale "ALTO" sul pin di uscita del sensore "SIG" per 3 secondi. Successivamente, il segnale torna allo stato "LOW". Il potenziometro saldato viene utilizzato per la regolazione della portata. Con l'aiuto di questo modulo e di un microcontrollore come Raspberry Pi o Arduino, può essere utilizzato, tra l'altro, per sistemi di sicurezza o di automazione. SENSORE Rilevatore di movimento PIR PRINCIPIO DI FUNZIONAMENTO Raggi infrarossi piroelettrici CARATTERISTICA SPECIALE Portata variabile in continuo TENSIONE DI ALIMENTAZIONE tra 3-5 Volt INTERFACCIA DEL MODULO 4 pin CHIP DI RILEVAMENTO BIS0001 ANGOLO DI RILEVAMENTO 120° CAMPO DI RILEVAMENTO max. 6 metri (3 metri standard) CAMPO DI RILEVAMENTO VARIABILE TRAMITE POTENZIOMETRO Regolazione del regolatore di sensibilità sulla scheda del modulo con un cacciavite a croce DIMENSIONI 21 x 40 x 19 mm ARTICOLI SPEDITI Rilevatore di movimento SBC-PIR
