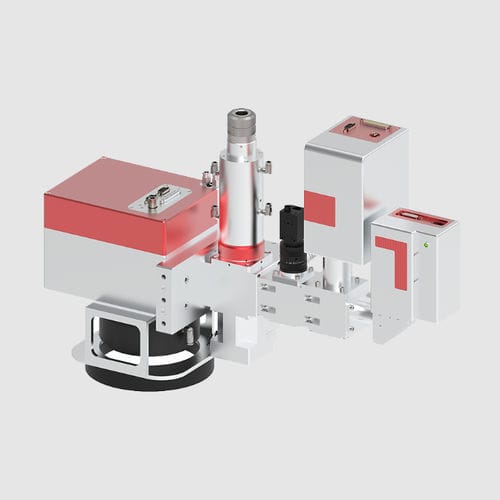

Testa di saldatura laser

ad alta precisionechiusaad alta potenza

Descrizione del prodotto
La Testa di Saldatura Intelligente è una testa di saldatura galvo ad alta potenza sviluppata da JPT, dotata di motori ad alta precisione e componenti ottici di precisione, in grado di gestire fino a 8.000 W. Il galvo integra funzioni di allarme e monitoraggio multiple per feedback di stato in tempo reale e funzionamento sicuro. È compatibile con i moduli core di saldatura JPT, inclusi il modulo di Monitoraggio e Compensazione Potenza, il modulo OCT per il rilevamento della profondità di penetrazione e il modulo WPD per il monitoraggio in-process, consentendo il controllo intelligente dell'intero processo di saldatura e la garanzia della qualità.

Vantaggi del prodotto

• Controllo galvo in anello chiuso con monitoraggio continuo in tempo reale di posizione e stato
• Allarmi integrati su più livelli: anomalia di alimentazione, errore di comunicazione, avviso di temperatura e deviazione di posizione del galvo
• Compatibilità modulare con i moduli JPT per monitoraggio integrato, compensazione e posizionamento con visione
• Progettata per applicazioni di saldatura laser ad alta potenza che richiedono stabilità e tracciabilità

Applicazioni

• Ispezione post-saldatura di terminali di campionamento per batterie flessibili
• Ispezione post-saldatura di tab delle batterie di potenza
• Ispezione post-saldatura di connettori per batterie di potenza
• Ispezione post-saldatura delle valvole di sicurezza delle batterie di potenza
• Ispezione post-saldatura di componenti passivi
• Ispezione post-saldatura di tab di celle pouch

Specifiche tecniche

• Lunghezza d'onda laser: 1060–1090 nm
• Potenza massima: 8000 W
• Lunghezza focale di collimazione: 100 mm / 125 mm
• Lunghezza focale F-theta: 245 mm / 330 mm
• Apertura di ingresso: 30 mm
• Angolo di scansione: ±11°
• Ripetibilità: < 6 μrad
• Deriva di posizione: < 6 μrad/K
• Deriva a lungo termine: < 100 μrad
• Temperatura di esercizio: 25 ± 10 ℃
• Peso: 15 kg

Caratteristiche / riepilogo specifiche

• Potenza massima supportata: 8000 W
• Gamma di lunghezze d'onda: 1060–1090 nm
• Opzioni lunghezza focale di collimazione: 100 mm o 125 mm
• Opzioni lunghezza focale F-theta: 245 mm o 330 mm
• Diametro del fascio in ingresso: 30 mm
• Angolo di scansione: ±11°
• Elevata ripetibilità e bassa deriva per saldature stabili
• Progettata per integrazione con moduli di monitoraggio e compensazione
