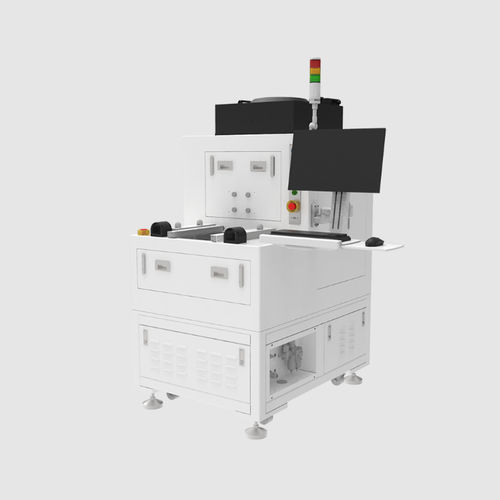

Macchina di ispezione ottica TWE Tester

industrialeper l'industria elettronicaautomatizzata

Nome del prodotto TWE Tester (JPT)

Panoramica Il tester di moduli JPT TWE Tester è progettato per moduli laser e sistemi di ispezione ottica automatizzata ad alta precisione. Copre le esigenze di prova dalla validazione R&D al controllo qualità in produzione di massa.

Categoria Intelligent Equipments / Module Tester

Applicazioni

• Test e caratterizzazione di moduli laser
• Ispezione ottica automatizzata ad alta precisione
• Validazione R&D e controllo qualità in linea di produzione

Caratteristiche principali

• Misura del fronte d'onda basata su sensore Shack–Hartmann
• Alta risoluzione di fase (<4 nm RMS) e precisione assoluta (~10 nm RMS)
• Copertura spettrale per test broadband (400–1100 nm)
• Design modulare e compatto con sistema di supporto a cambio rapido per diversi componenti
• Misura non a contatto, acquisizione rapida e risultati ripetibili con elaborazione in tempo reale
• Cambio multibanda e output di report personalizzabili tramite software integrato

Specifiche tecniche

• Intervallo di lunghezze d'onda: 400-1100 nm
• Apertura di misura: 5.02 mm × 3.75 mm
• Risoluzione in spazio di fase: 27.6 μm – 77.28 μm (in base all'espansore di fascio)
• Risoluzione di fase: <4 nm RMS
• Precisione assoluta: 10 nm RMS
• Frequenza di acquisizione: 60 fps
• Elaborazione in tempo reale: 10 fps (risoluzione completa)
• Interfaccia: Gigabit Ethernet
• Peso locale/componente: ~400 g
• Peso macchina: 1000 kg
• Modalità di carico: Carico/scarico manuale; slitta manuale con sistema di supporto a cambio rapido
• Alimentazione: AC 220 V, 50 Hz; Consumo: 1.5 KW; Corrente nominale: 6.8 A
• Aria compressa: φ10; 0.5–0.7 MPa
• Dimensioni esterne: 910 mm × 12500 mm × 2040 mm

Casi d'uso

• Valutazione della qualità d'immagine e delle aberrazioni di componenti ottici per elettronica di consumo
• Test di produzione e controllo qualità per parti ottiche piane e a lente
• Caratterizzazione ottica multibanda e generazione di report personalizzati

Riferimento

• Marca: JPT
• Prodotto: TWE Tester
• Famiglia: Module Tester
