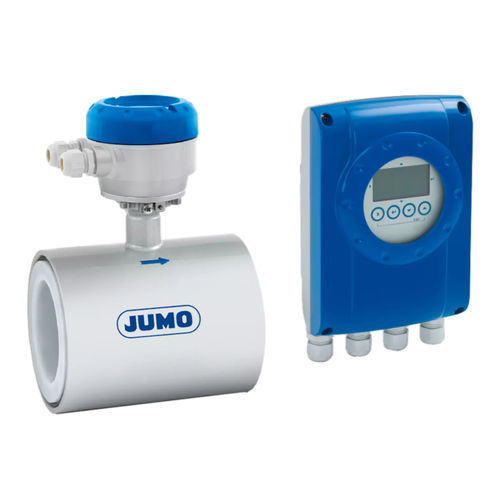

Misuratore di portata magnetoinduttivo OPTIFLUX 1000

volumetricoper liquidiDN150 - 6"

Panoramica
Il misuratore di portata elettromagnetico OPTIFLUX 1000 può essere utilizzato per misurare liquidi conduttivi in tubazioni con diametri nominali compresi tra DN 10 e DN 150. Il dispositivo è stato progettato per applicazioni industriali standard e può essere utilizzato in liquidi con proprietà diverse.

Breve descrizione

• Installazione a ingombro ridotto
• Senza usura e senza manutenzione
• Ampia gamma dinamica di misura

Dati tecnici (sintesi)
Principio di misura: Magnetico-induttivo
Diametri nominali: DN 10 fino a DN 150
Precisione: 0,5 % del valore misurato
Temperatura del fluido: fino a 120 °C
Pressione operativa: fino a 16 bar
Attacco di processo: Flangia di collegamento
Controflangia: PN 40 (DN 10 fino a DN 80), PN 16 (DN 100 fino a DN 150)
Rivestimento: PFA
Temperatura ambiente: fino a 65 °C
Grado di protezione: IP66/IP67
Uscite: Uscita analogica (4...20 mA) con HART e impulsi/frequenza/stato
Display: Display LCD retroilluminato in bianco per la visualizzazione di fino a 3 valori misurati

Caratteristiche / specifiche tecniche

• Principio di misura: Magnetico-induttivo per liquidi conduttivi
• Diametri nominali supportati: DN 10–DN 150
• Precisione tipica: 0,5 % del valore misurato
• Campo di temperatura del fluido fino a 120 °C
• Pressione operativa fino a 16 bar
• Configurazione attacco processo con flangia e controflange PN 40 / PN 16 a seconda del DN
• Rivestimento interno: PFA
• Temperatura ambiente di esercizio fino a 65 °C
• Grado di protezione: IP66/IP67
• Uscite: 4–20 mA (HART) e segnali a impulsi/frequenza/stato
• Display: LCD retroilluminato bianco per la visualizzazione di fino a 3 valori
