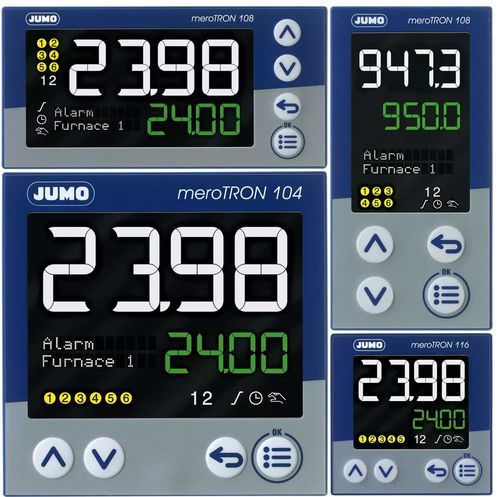

Controllore di processo multicanale JUMO meroTRON

a multiple usciteprogrammabileModbus

Panoramica
Il controller modulare multifunzione offre un'interfaccia utente configurabile e un hardware scalabile. Possono essere aggiunti ingressi/uscite analogici e digitali, ingressi di conteggio e interfacce di comunicazione secondo le necessità. Il dispositivo gestisce applicazioni complesse tramite un secondo canale di controllo, funzioni matematiche e logiche e la programmazione del controllo in linguaggio ST.

Punti salienti

• Controlli di sequenza in tempo reale
• Ampia gamma di possibilità di connessione
• Funzionalità PLC (programmazione ST)

Vantaggi per il cliente

• Affidabilità del processo con avvio programma e controlli di sequenza in tempo reale
• Possibilità di implementare applicazioni complesse tramite funzioni matematiche, logiche e codice ST
• Riduzione dei tempi di messa in servizio e di esercizio grazie al menu dispositivo personalizzabile
• Nessuna necessità di hardware aggiuntivo grazie al secondo canale di controllo e alle funzioni integrate di PLC e data logger
• Ottimizzazione del processo tramite registrazione live all'avvio

Dati tecnici
Dati tecnici generali
Ingressi: 1 ingresso analogico e 1 ingresso digitale; ingressi analogici, digitali e di conteggio aggiuntivi opzionali (10 kHz); calibrazione degli ingressi analogici secondo CQI-9 e AMS2750 (opzionale)
Uscite: 2 relè (contatto normalmente aperto); opzionalmente uscite analogiche aggiuntive, relè (NA, contatto commutatore), relè a stato solido, uscite logiche (0/14 V o 0/24 V) e uscite open collector
Tipi di controllo: regolatore a due posizioni, a tre posizioni, regolatore modulante, regolatore di posizione, regolatore continuo, regolatore programmabile
Display: 2 display LCD con 18 segmenti ciascuno, con visualizzazione di testi per menu, parametri e informazioni di processo
Formati: 116: 48 × 48 mm; 108H: 48 × 96 mm; 108Q: 96 × 48 mm; 104: 96 × 96 mm
Interfacce: USB host e USB device (configurazione); opzionale: RS485 (Modbus RTU master/slave); Ethernet (Modbus TCP master/slave); PROFINET device
Caratteristiche speciali: livelli operativi configurabili; struttura modulare con schede opzionali; 2 timer; 8 funzioni di monitoraggio dei limiti; contatori hardware veloci (12,5 kHz); contatori ore di funzionamento e servizio; data logger; funzione master Modbus; uscite logiche (24 V) utilizzabili per alimentare trasmettitori a due fili; funzione PLC tramite codice ST; funzionalità specifiche per l'industria delle materie plastiche
Connessioni: morsetti rimovibili con PUSH IN
Alimentazione: AC 110–240 V o AC/DC 24 V
Omologazioni: UL listato; AMS 2750; CQI-9

Specifiche tecniche

• Ingressi: 1 ingresso analogico, 1 ingresso digitale; ingressi analogici/digitali/di conteggio aggiuntivi opzionali (10 kHz)
• Uscite: 2 relè (NO); uscite analogiche opzionali, relè commutatori, SSR, uscite logiche (0/14 V o 0/24 V), open collector
• Tipi di controllo: due posizioni, tre posizioni, modulante, posizione, continuo, programmabile
• Display: doppio LCD (18 segmenti) per menu, parametri e dati di processo
• Formati disponibili: 48×48 mm; 48×96 mm; 96×48 mm; 96×96 mm
• Interfacce: USB host/device; RS485 opzionale (Modbus RTU); Ethernet (Modbus TCP); PROFINET
• Caratteristiche speciali: schede opzionali modulari, livelli operativi definibili dall'utente, 2 timer, 8 funzioni di monitoraggio dei limiti, contatori hardware veloci (12,5 kHz), contatori funzionamento/servizio, data logger, master Modbus, PLC tramite codice ST
• Connessioni: morsetti rimovibili PUSH IN
• Alimentazione: AC 110–240 V o AC/DC 24 V
• Omologazioni: UL listato; AMS 2750; CQI-9
