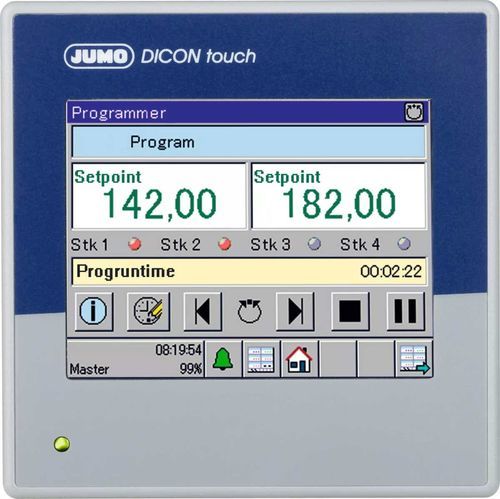

Controllore di processo Modbus JUMO DICON touch

programmabilemodularemulticanale

Panoramica
DICON touch è un regolatore di processo e programma modulare per applicazioni industriali. Offre canali di controllo configurabili, controllo a programmi e visualizzazione dell'impianto tramite schermate processo personalizzabili. L'hardware modulare e le funzioni di registrazione opzionali permettono l'adattamento a requisiti impiantistici e normativi specifici.

Punti salienti

• Disponibile in versioni a 2 o 4 canali
• Hardware modulare con schede I/O a innesto
• Display touchscreen a colori 3,5" per l'interazione operatore
• Registratore senza carta integrato opzionale e software di registrazione/valutazione
• Gestione utenti protetta da password e livelli di accesso programmabili

Dati tecnici

• Ingressi di misura: Fino a 4 ingressi analogici configurabili (RTD, trasmettitori di resistenza, termocoppie, 0(4)–20 mA, 0(2)–10 V); possibile linearizzazione cliente
• Ingressi digitali: 7 ingressi digitali privi di potenziale
• Uscite: Fino a 12 uscite interne (relè: invertitore/NA, uscite logiche 0/12 V o 0/24 V, semiconduttore 1 A, analogico 0/4–20 mA o 0/2–10 V); espandibile con 2 moduli esterni; alimentazione 24 V per trasmettitore
• Display: Touchscreen TFT 3,5" (320 × 420 px, 256 colori); visualizzazione testo multilingue; schermate processo configurabili; barra grafica
• Interfacce/protocolli: RS485 (Modbus), Ethernet, PROFIBUS DP, PROFINET, RS422/485 (Modbus), USB host, USB device
• Tipi di controller: Due stati, tre stati, modulante, continuo, continuo con regolatore di posizione integrato; P, I, PD, PI, PID (4 set di parametri per canale)
• Allarmi: 16 funzioni di monitoraggio dei valori limite; 8 funzioni di allarme selezionabili con timer e conferma
• Canali di controllo: 2 canali indipendenti e configurabili (versioni disponibili in base al numero di canali)
• Programmatore: 10 programmi × 50 sezioni; 8 tracce di controllo
• Montaggio / Formato: Montaggio a pannello; chassis metallo/plastica; 96 × 96 × 131 mm
• Alimentazione: AC/DC 20–30 V (48–63 Hz) o AC 110–240 V +10/−15 % (48–63 Hz)
• Protezione: Frontale IP66; posteriore IP20

Specifiche e funzioni speciali

• Carte modulari a innesto per retrofit individuale
• Operatività via touchscreen e programma di setup PC con software di avviamento
• Funzione di registrazione con software di valutazione e registratore senza carta opzionale
• Autotuning per la determinazione dei parametri; funzioni matematiche, logiche e di elaborazione binaria
• Campi funzione programmabili e schermate processo configurabili con ingressi interattivi
• Teleservice, notifica e-mail e server web integrato; funzione Modbus master; visualizzazione tramite JUMO Device App
• Omologazioni: cULus, DIN EN 14597, GL, AMS2750/CQI-9
