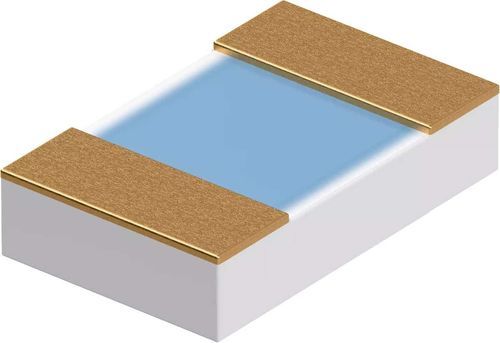

Sensore di temperatura Pt100 SMDFC-L-AuNi

Pt1000Pt500a resistenza di platino

Panoramica
I sensori di temperatura a chip in platino utilizzano la tecnologia a film sottile e sono progettati per applicazioni compatte in montaggio superficiale. I sensori di tipo SMDFC presentano un contatto su un solo lato per montaggio a faccia verso il basso (flip chip). Resistenze nominali disponibili: Pt100, Pt500 e Pt1000.

Punti chiave

• Qualifica AEC-Q200 per sensori selezionati
• Compatibile con posizionamento automatico
• Formati SMD 0805 e 1206

Dati tecnici
Tipo di costruzione: SMDFC-L-AuNi
Norma: DIN EN IEC 60751
Intervallo di temperatura: -70 a +250 °C
Coefficiente di temperatura: α = 3.850 × 10-3 °C-1 (tra 0 e 100 °C)
Connessione: contatto di saldatura nichelato placcato oro; strato di nichel ≥ 1 µm; oro ≥ 40 nm; saldabilità secondo IEC / DIN EN 60068-2-58
Processo: Saldatura a rifusione (reflow)
Proprietà chiave: contatto su un lato per montaggio a faccia verso il basso; adatto al posizionamento automatico; contatto di saldatura nichelato placcato oro; elevata precisione di misura e stabilità a lungo termine; valori nominali e tolleranze standardizzati; risposta rapida

Campi di impiego
Misurazioni di temperatura superficiale e ambientale su circuiti stampati (es. in sonde di temperatura, circuiti di monitoraggio o di compensazione).

Specifiche tecniche

• Tipo di costruzione: SMDFC-L-AuNi
• Norma: DIN EN IEC 60751
• Intervallo di temperatura: -70 a +250 °C
• Coefficiente di temperatura: α = 3.850 × 10-3 °C-1 (tra 0 e 100 °C)
• Connessione: contatto di saldatura nichelato placcato oro; strato di nichel ≥ 1 µm; oro ≥ 40 nm; saldabilità secondo IEC / DIN EN 60068-2-58
• Processo: Saldatura a rifusione (reflow)
• Formati SMD: 0805 e 1206
• Resistenze nominali disponibili: Pt100, Pt500, Pt1000
• Caratteristiche: contatto su un lato per montaggio a faccia verso il basso (flip chip); adatto al posizionamento automatico; AEC-Q200 per sensori selezionati; elevata precisione di misura e stabilità a lungo termine
