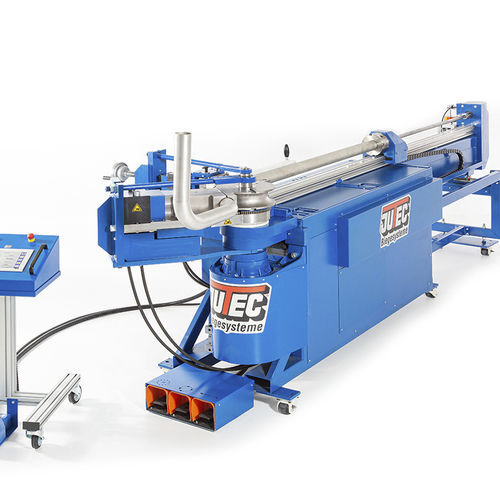

Curvatrice idraulica 7000, 9000

per tubia calcatoio

Per tubi di dimensioni da 20mm a 88.9mm questo sistema di piegatura offre soluzioni per geometrie complesse con raggi standard di 2xD. A seconda della qualità del materiale e del rapporto spessore parete si possono realizzare anche raggi di 1,5xD adatti alla produzione in serie. Ad un'altezza utensile di 120 mm ci sono anche sufficienti possibilità per profili speciali. L'azionamento estremamente preciso e robusto dell'asse di piegatura e la costruzione stabile e rigida del supporto del mandrino e del braccio di piegatura contribuiscono anche al risultato di piegatura desiderato. Gli utensili di piegatura innestabili consentono un rapido retrofitting per la piegatura di tubi di altre dimensioni. La pressione di bloccaggio per il bloccaggio dei tubi può essere regolata in modo ottimale. Il controllo SPS con memorizzazione dei dati e la più recente interfaccia X2X può memorizzare 500 programmi (espandibili tramite chiavetta USB) per l'angolo di piegatura, la misura lineare e l'angolo di torsione per un massimo di 50 sequenze di piegatura in una lunghezza del tubo. Un database liberamente programmabile per qualsiasi numero di materiali (USB) è disponibile per il monitoraggio dei valori di recupero elastico. La macchina dispone di due modalità operative: In "semplice piegatura" vengono automaticamente visualizzate la lunghezza e la torsione delle curve l'una verso l'altra. Nel modo "piegatura controllata" i dati vengono memorizzati in precedenza e durante la piegatura viene effettuato un confronto permanente nominale/effettivo. Su richiesta tutti i sistemi di piegatura sono disponibili anche con arresto pneumatico della rotazione. Possibili campi di applicazione: Tubazioni idrauliche Costruzione di condutture Cantiere navale Costruzione di impianti, ad es. chimica Costruzione in metallo Prototipazione
