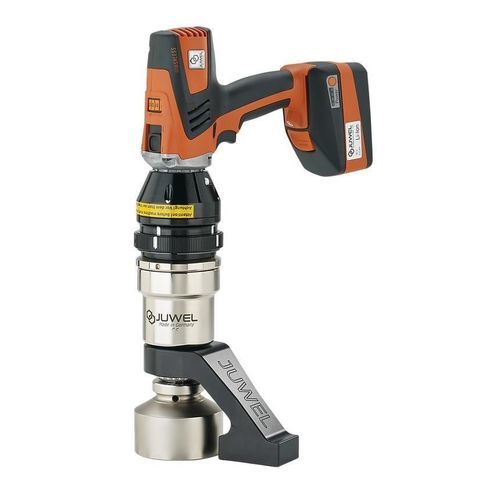

Chiave dinamometrica a gomito TQS series

senza filo3/4"di alta precisione

Panoramica
Chiave dinamometrica a batteria senza fili in design dritto della serie JUWEL TQS. Disponibile in una vasta gamma di coppie (da coppie ridotte fino a 15.000 Nm a seconda del modello). Unità di trasmissione e riduttore epicicloidale a 4 marce sviluppati e prodotti in Germania. Elementi chiave: regolazione meccanica a scatti, motore brushless PowerDrive, tecnologia batteria agli ioni di litio e ricarica rapida.

Caratteristiche principali

• Chiave dinamometrica cordless disponibile per coppie tra 100–15.000 Nm (variabile per modello) con regolazione meccanica semplice.
• 4 marce con 15 impostazioni di coppia ciascuna (opzione fino a 60 livelli di coppia).
• Regolazione meccanica a scatti: resistente allo sporco e alla luce solare; utilizzabile con guanti.
• Motore brushless PowerDrive per funzionamento efficiente e con minore manutenzione.
• Batterie agli ioni di litio con SafetyCell Technology; fornitura standard con due batterie ricaricabili. Caricabatterie rapido: capacità completa in meno di 30 minuti. Capacità tipica: 6 Ah per avvitatura continua.
• Controllo elettronico preciso della coppia: l'utensile si arresta automaticamente al raggiungimento del serraggio.
• Indicatore visivo e acustico di carica batteria a livelli definiti.
• Motore ed elettronica protetti dalla polvere.
• Unità di azionamento e riduttore sviluppati e prodotti al 100% internamente (Renania-Palatinato, Germania); riduttore fresato, ingranato e assemblato internamente.
• Lega speciali ad alta resistenza e cuscinetti selezionati per lunga durata del riduttore.
• Alte velocità per serraggi rapidi e precisi.
• Ampia gamma di accessori (bracci di reazione, supporti, adattatori, staffe) prodotti internamente tramite CNC per rapida disponibilità.
• Compatibile con il sistema JUWEL ReactionFree per eliminare, in alcuni casi, la necessità di un supporto esterno.

Modelli e punti salienti

• La serie TQS include modelli ottimizzati per basso peso e coppie ridotte (es. TQS-065, TQS-095) fino a modelli robusti per alte coppie (es. TQS-130, TQS-220, TQS-300) e modelli estesi (TQS-1000, TQS-1500).
• TQS-065: design leggero per basse coppie (max. 650 Nm).
• TQS-095: disponibile fino a 950 Nm.
• TQS-130 / TQS-220 / TQS-300: progettazioni robuste per applicazioni esigenti (TQS-300 fino a 3.000 Nm).
• TQS-400–TQS-700: configurazione standard spesso con impugnatura aggiuntiva e riduttore modulare con cuscinetti per gestione sicura a coppie maggiori (connessioni fino a 10.000 Nm possibili a seconda del modello).
• Esempio TQS-700: modello potente (max. 7.000 Nm).
• Nuovi modelli ad alta capacità: TQS-1000 (circa 500–10.000 Nm) e TQS-1500 (circa 1.050–15.000 Nm).

Note

• Tutte le chiavi dinamometriche JUWEL vengono assemblate e calibrate dopo l'ordine; calibrazione e collaudo seguono standard internazionali e procedure di qualità aziendali.
• Accessori come supporti scorrevoli possono essere prodotti su misura secondo le specifiche del cliente.

Dati tecnici (tabella)
Type | Square drive A | Item number | Torque (Nm) | Speed 1st gear (U/min) | Speed 2nd gear (U/min) | Speed 3rd gear (U/min) | Speed 4th gear (U/min) | Weight reaction arm (kg) | Weight (kg) | Height (mm) | Length (mm) | Width B (mm)
TQS-065 | 3/4" | 62 000 065 | 100 - 650 | 8 | 16 | 36 | 70 | 0.5 | 4.75 | 264 | 380 | 55
TQS-095 | 3/4" / 1" | 62 000 095 | 100 - 950 | 7.5 | 15.5 | 35 | 36 | 0.7 | 6.8 | 283-288 | 390 / 395 | 55/75
TQS-130 | 1" | 62 000 130 | 100 - 1,300 | 4.25 | 8.5 | 20 | 39 | 1.7 | 7.2 | 275 | 380 | 75
TQS-220 | 1" | 62 000 220 | 100 - 2,200 | 2.1 | 4.2 | 9.7 | 18.5 | 1.7 | 8.2 | 307 | 420 | 75
TQS-300 | 1" | 62 000 300 | 100 - 3,000 | 2 | 4 | 8.5 | 18.5 | 1.7 | 8.3 | 307 | 420 | 75
TQS-400 | 1 1/2" | 62 000 400 | 150 - 4,000 | 1.25 | 2.5 | 5.5 | 11 | 3.5 | 10.5 | 320 | 435 | 95
TQS-500 | 1 1/2" | 62 000 500 | 250 - 5,000 | 1 | 2 | 8.5 | 18.5 | 3.5 | 12.5 | 365 | 475 | 95
TQS-600 | 1 1/2" | 62 000 600 | 350 - 6,000 | 1 | 2 | 3 | 11 | 5.5 | 16 | 355 | 455 | 115
TQS-700 | 1 1/2" | 62 000 700 | 450 - 7,000 | 0.75 | 1.5 | 3.5 | 7 | 5.5 | 16 | 355 | 455 | 115

Specifiche tecniche

• Serie: TQS-Series (batteria, design dritto).
• Intervalli di coppia per modello: vedi tabella (es. TQS-065: 100–650 Nm; TQS-1500: fino a ~15.000 Nm).
• Riduttore: epicicloidale 4 marce con 15 passi meccanici per marcia (fino a 60 livelli).
• Motore: PowerDrive brushless.
• Batteria: ioni di litio con SafetyCell Technology; tip. 6 Ah; caricabatterie rapido (< 30 min).
• Protezione: motore ed elettronica protetti dalla polvere; materiali per lunga durata.
• Accessori: ampia gamma e possibilità di parti su misura realizzate internamente (CNC).
