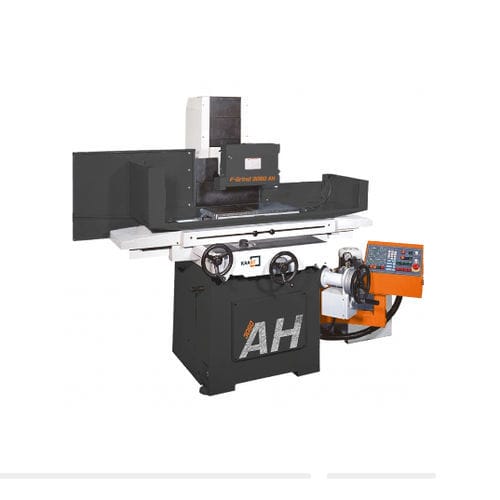

Rettificatrice piana F-Grind series

per pezzi di grandi dimensioniconvenzionaledi alta precisione

Le smerigliatrici per superfici F-Grind sono dotate di un mandrino di rettifica che scorre su cuscinetti a sfera a contatto obliquo precaricati per impieghi gravosi, con avanzamento automatico in X/Y/Z. L'elevata precisione di posizionamento dell'asse verticale è garantita da un servomotore CA in combinazione con una vite a ricircolo di sfere. Disponibile l'avanzamento programmabile dell'asse verticale (AD5). Traslazione rapida all'altezza di lavoro desiderata. Parametri di sgrossatura e finitura regolabili. Movimento idraulico della tavola sull'asse longitudinale. Guide a doppia V per la traslazione trasversale. Le guide della tavola sono temprate, rettificate e rivestite in PTFE (politetrafluoroetilene) per un'elevata resistenza all'usura. Combinazione di guide piane e a V per l'avanzamento longitudinale della tavola. Elevata capacità di carico della tavola per pezzi pesanti. F-Grind AH - da 6x18" a 16x31" F-Grind A - da 20x40" a 28x80" F-Grind V - da 31x60" a 40x120" Configurazione standard Mola Flangia della mola Perno di bilanciamento Supporto di bilanciamento Ravvivatore diamantato Luce di lavoro Cuscinetti e bulloni di livellamento Kit di utensili Manuale operativo Configurazione opzionale Controllo NC AD 5 (standard su F-Grind V) Mandrino magnetico Sistema di raffreddamento con filtro di carta e/o separatore magnetico Smagnetizzazione automatica Mola supplementare Protezione per il retro della mola Ravvivatore parallelo (manuale) Dispositivo di ravvivatura e compensazione a controllo numerico Avanzamento trasversale microfine Avanzamento verticale microfine Avanzamento rapido verticale
