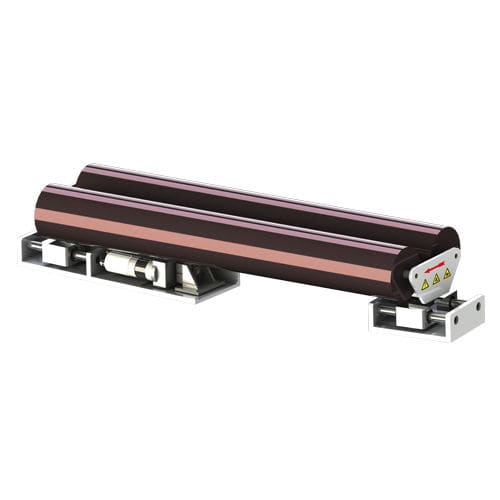

Unità di guida a rulli

compattaper testina di stampa a getto d'inchiostro

bstract：Sono costituiti da un telaio di base fisso e un telaio di guida mobile. Quest'ultimo ospita uno o due rulli di posizionamento e ruota intorno ad un punto di rotazione immaginario sul piano di alimentazione. Quando il percorso di alimentazione viene deviato, il telaio del rullo di guida viene traslato su un lato in modo che il materiale entri nella posizione corretta impostata sul rullo successivo. In base al principio di funzionamento del telaio del rullo correttore di spostamento, il telaio del rullo correttore di spostamento ha bisogno di un intervallo di alimentazione e di scarico sufficientemente lungo. A-A Distribuzione delle sollecitazioni della larghezza del materiale all'estremità di alimentazione 1 Punto di rotazione B-B Distribuzione delle sollecitazioni della larghezza del materiale all'estremità di scarico 2 Rullo di alimentazione K Quantità di correzione della larghezza del materiale 3 Telaio α Campo di correzione della deviazione massima ±5° 4 Elettrodi σ1 Sollecitazione di base della larghezza del materiale 5 Rullo fisso σ2 Distribuzione delle sollecitazioni dovute all'oscillazione del rullo di rinvio all'estremità di alimentazione σ3 Distribuzione delle sollecitazioni dovute all'oscillazione del rullo di rinvio all'estremità di scarico L1 al punto di rotazione Lunghezza di avanzamento tra i cilindri Lunghezza di avanzamento da L2 al punto di rotazione al rullo di avanzamento rotante L3 lunghezza di alimentazione = distanza di alimentazione = da 1,8 volte a 2 volte la larghezza massima del materiale L4 lunghezza di scarico = distanza di alimentazione = da 0,5 volte a 1 volta la larghezza massima del materiale Precisione di guida - ±0.1mm Diametro del rullo D - 100/120/160/200mm Tensione di funzionamento - 24V DC Velocità di risposta Max 30mm/s
