Contenitore per vuoto - Contenitore per impregnazione
Diversi componenti devono essere impregnati di olio speciale prima di essere utilizzati, ad esempio, nei trasformatori.
Affinché quest'olio possa penetrare meglio, è necessario espellere l'aria dai pori aperti dei componenti. Queste parti vengono introdotte in una camera a vuoto corrispondente. Dopo un breve tempo di attesa si apre una valvola e l'olio impregnante fluisce dal contenitore di stoccaggio al contenitore per il vuoto fino a coprire completamente il lotto. L'olio può ora muoversi nei pori più fini dei componenti.
Tipicamente, i serbatoi per il vuoto sono fabbricati in forma cilindrica per essere in grado di compensare le forze, risultanti dalla pressione negativa. Le dimensioni dei componenti, e il loro utilizzo in alcuni casi, tuttavia, richiedono forme di contenitori diverse.

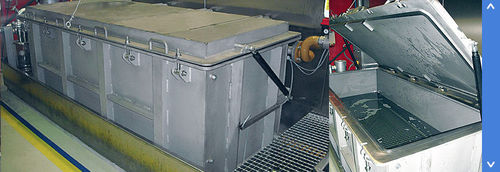

Nel caso mostrato, si dovrebbe costruire un contenitore rettangolare (LXBXH 2,3 x 0,93 x 0,8 m). Con l'aiuto di moderni metodi di calcolo abbiamo progettato un contenitore appropriato, che, con un uso minimo di materiali e irrigidimenti disposti in modo significativo, ha un massimo di stabilità. Una scanalatura circolare sulla flangia superiore del recipiente con un anello di corda rotondo inserito assicura una tenuta affidabile del coperchio.
Il massiccio coperchio eseguito, sostenuto da 2 molle a gas, può essere aperto e chiuso manualmente. Nel caso mostrato, l'apertura avviene tramite un piccolo argano.
Tutti i collegamenti, ad esempio per la pompa del vuoto, l'afflusso e lo scarico, sono già forniti o possono essere realizzati per soddisfare le specifiche esigenze del cliente. I contenitori sono realizzati in acciaio inossidabile.
---
