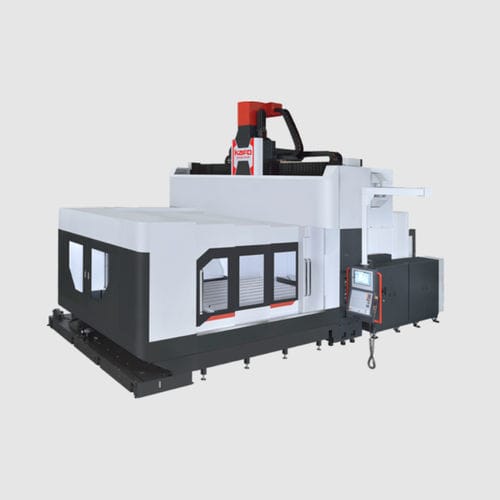

Centro di lavoro CNC 5 assi RV5A
universalea doppia colonnaper alluminio

centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
universale
Struttura
a doppia colonna
Materiale lavorato
per alluminio
Testa del mandrino
HSK A-63, HSK-100-A
Applicazioni
per taglio, per pezzi di grandi dimensioni, per l'aeronautica
Altre caratteristiche
ad alta velocità, di precisione
Corsa X

3.100 mm, 4.100 mm, 5.100 mm, 6.100 mm
(122 in, 161 in, 201 in, 240 in)

Corsa Y

3.500 mm
(138 in)

Corsa Z

1.100 mm
(43 in)

Velocità di rotazione

12.000 rpm, 15.000 rpm, 24.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1, 150.796 rad.min-1)

Velocità di avanzamento asse X

10.000 mm/min, 15.000 mm/min, 20.000 mm/min
(7 in/s, 10 in/s, 13 in/s)

Carico massimo del piano di lavoro

13.000 kg, 16.000 kg, 20.000 kg, 22.000 kg
(28.660 lb, 35.274 lb, 44.092 lb, 48.502 lb)

Descrizione

La serie del centro di lavorazione a cinque assi della colonna fissa di RV5A, combinandosi con la tecnologia di produzione a cinque assi di alta qualità del mondo, può lavorare simultaneamente un pezzo con un bloccaggio di tempo, da X, Y, Z, A, C controllo sincrono a cinque assi, verticale, orizzontale e una varietà di angolo libero, che notevolmente migliora l'efficienza di elaborazione e l'efficienza di produzione di grandi parti, come pure soddisfa completamente le esigenze di elaborazione di varie industrie. In base alle diverse applicazioni di lavorazione, per selezionare un mandrino ad alta velocità con HSK-A63 24.000 rpm o un mandrino di taglio forte con HSK-A100 10.000 rpm ad alta uscita di coppia. In grado di selezionare vari tipi di colonne fisse con diverse campate e corse per diverse dimensioni e peso dei pezzi. Applicabile a tutti i tipi di parti, elaborazione dell'attrezzatura della cavità del semiconduttore, elaborazione della muffa, parti di alluminio, parti del trasporto aerospaziale che elaborano i bisogni e così via. Tutte le soluzioni di taglio rotonde vi forniscono la scelta migliore per i prodotti ad alto valore aggiunto. -Con Heidenhain Linear Scale e controllo a circuito chiuso, migliorando la precisione. -Asse Z con design a doppia vite a sfera, il mandrino principale e le viti a sfera sono progettati sullo stesso asse, con il design della profondità minima della gola, migliorando la rigidità di taglio. -L'asse X è fatto con progettazione doppia dei servomotori, usando la tecnologia di controllo elettromeccanica dello schiavo/del padrone, capace di fornire un'uscita stabile di coppia e di migliorare la rigidità dinamica e la poitioningaccuracy di macchinario, facente un grande contributo sull'accelerazione e sulla decelerazione che elaborano e sulla lavorazione di precisione. -Il regolatore può essere usato Siemens 840DSL o Heidenhain 640, che può efficacemente dare il gioco completo alla prestazione sincrona di cinque assi.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di KAFO
