Scatola elettrica di comando

modularein metalloin alluminio

Panoramica del prodotto

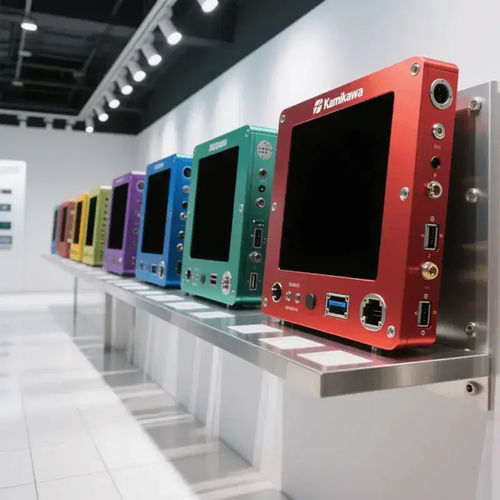

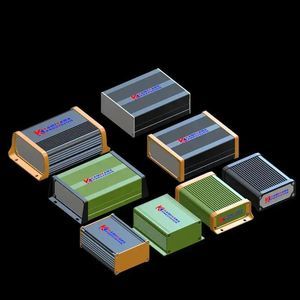

La nostra Scatola in alluminio estruso è un involucro a profilo di alta precisione progettato per l'assemblaggio elettronico industriale e l'installazione di apparecchiature modulari. Utilizza stampaggio per estrusione monoblocco in alluminio per garantire una struttura telaio stabile, lunghezza scalabile e ottima conducibilità termica, adatta a sistemi elettronici modulari e integrazione di dispositivi industriali.

Caratteristiche principali

• Struttura integrale in profilo estruso di alluminio con rigidità del telaio molto stabile
• Progettazione della lunghezza estendibile senza limiti, ideale per combinazioni di apparecchiature modulari
• Oltre 300 profili di stampo per estrusione maturi per prototipazione rapida e produzione in serie
• Lavorazioni secondarie CNC di precisione per scanalature, fori e interfacce personalizzate
• Trattamenti superficiali opzionali: sabbiatura, anodizzazione e anti-ossidazione
• Supporto per incisione laser del logo, serigrafia e confezionamento personalizzato

Vantaggi principali

• Stampaggio per estrusione integrato che elimina le giunzioni strutturali
• Guide naturali del profilo per migliorare l'efficienza di dissipazione termica
• Elevate prestazioni anti-vibrazione e anti-deformazione per esercizio industriale prolungato
• Aspetto uniforme dell'alloio di alluminio con eccellente resistenza alla corrosione e ai raggi UV
• Design modulare leggero per semplificare assemblaggio e manutenzione dell'apparecchiatura

Servizi di personalizzazione

• Modellazione 3D professionale e progettazione strutturale gratuita per scatole estruse
• Ripartizioni interne, staffe fisse e strutture di posizionamento PCB personalizzabili
• Posizioni di apertura su misura per interfacce, interruttori e schermi
• Colore superficiale, finitura e personalizzazione del marchio (match Pantone disponibile)
• Supporto MOQ basso per test prototipo e ordini di grandi quantità (MOQ: 1 pezzo)

Applicazioni comuni

• Apparecchiature di controllo industriale modulari e sistemi di automazione integrati
• Moduli PCB a striscia lunga e dispositivi elettronici combinati multi-board
• Apparecchiature ausiliarie per stazioni base di comunicazione e moduli di elaborazione del segnale
• Alimentatori industriali, convertitori e apparecchi di stabilizzazione della tensione
• Involucri di protezione strutturale interna per dispositivi smart
• Scatole per installazioni elettroniche commerciali integrate

Produzione e processi
Estrusione: billette di alluminio riscaldate ed estruse attraverso matrici sagomate per formare profili continui; raffreddamento, allungamento e taglio a misura. Lavorazioni secondarie: fresatura CNC di precisione, foratura, maschiatura e scanalatura secondo disegni cliente con sbavatura e pulizia. Finiture superficiali: sabbiatura, anodizzazione trasparente o colorata, verniciatura a polvere e sigillatura. Controllo qualità: ispezione dimensionale e tracciabilità di lotto dei parametri di estrusione.

Lavorazioni CNC
La lavorazione CNC di precisione supporta fresatura, foratura, maschiatura e scanalatura su profili in alluminio. Tolleranze fino a 0,02 mm. Ritagli personalizzati per interruttori, passaggi cavi e guide di montaggio PCB disponibili per prototipi e produzione di massa.

Anodizzazione e trattamenti superficiali
L'anodizzazione crea uno strato di ossido denso che migliora la resistenza all'usura, alla corrosione e le proprietà isolanti; i pretrattamenti includono pulizia, attacco chimico e desmut. Gli strati anodizzati sigillati offrono stabilità UV e agli agenti atmosferici. Verniciatura a polvere e altre finiture sono disponibili per maggiore durata ed estetica.

Strategie di impermeabilizzazione
Canali integrati per alloggiare guarnizioni EPDM o in silicone per una tenuta continua. Per gradi di protezione superiori, le giunzioni possono essere saldate al laser o con TIG. Si consiglia l'uso di pressacavi certificati IP67/IP69K per le aperture dei cablaggi; le superfici anodizzate/verniciate migliorano la resistenza alla corrosione in ambienti umidi o esterni.

Domande frequenti (sintesi)

• Materiali: leghe standard 6061 e 6063 per resistenza, dissipazione termica e resistenza alla corrosione
• Personalizzazione: supportata la completa personalizzazione di dimensioni, layout interno e ritagli CNC
• Finiture superficiali: anodizzazione chiara, anodizzazione colorata e verniciatura a polvere disponibili
• Tempi di consegna: profili standard non lavorati 7–10 giorni lavorativi; lavorazioni CNC e trattamenti superficiali generalmente 2–3 settimane (a seconda della complessità)

Specifiche tecniche

• Modello / Denominazione: Scatola in alluminio estruso
• Materiali: Leghe di alluminio 6061 e 6063
• Profili disponibili: 300+ profili di stampi per estrusione maturi; 400+ modelli CAD/STEP disponibili in libreria 3D
• Quantità minima ordine: 1 pezzo (supporta ordini prototipo singolo)
• Tolleranza lavorazioni CNC: fino a 0,02 mm
• Tappi terminali standard: realizzati in lamiera di alluminio da 2,0 mm
• Trattamenti superficiali: sabbiatura, anodizzazione trasparente, anodizzazione colorata, anodizzazione sigillata, verniciatura a polvere, anti-ossidazione
• Marcatura/opzionale: incisione laser logo, serigrafia
• Tenuta ed impermeabilità: canali integrati per guarnizioni EPDM o silicone; opzioni di saldatura per maggiore tenuta; compatibile con upgrade IP67/IP69K
• Gestione termica: scanalature naturali di dissipazione / opzioni di alette integrate nei profili
• Caratteristiche meccaniche: sedi di montaggio predefinite, scanalature per guarnizioni e guide di fissaggio; elevata resistenza a vibrazioni e deformazioni
• Opzioni di personalizzazione: partizioni interne, staffe fisse, strutture di posizionamento PCB, fori e accessori su misura
• Supporto file: file STEP/3D disponibili per integrazione di progetto e prototipazione
• Tempi indicativi: spedizione profilo standard 7–10 giorni lavorativi; CNC + finitura superficiale 2–3 settimane (in base a volume e complessità)
