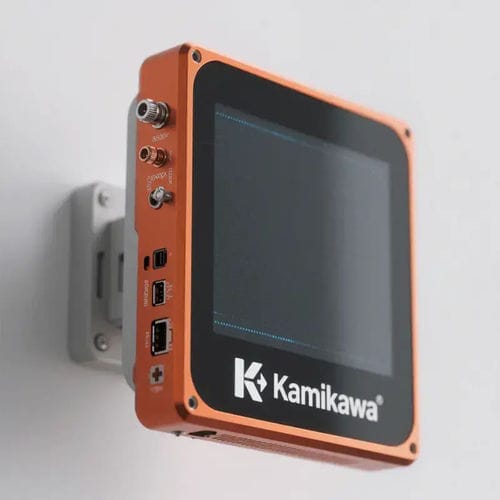

Scatola elettrica di comando

su misuraa muronon incassata

Panoramica
Cassa elettronica in alluminio tipo split progettata per prototipi, piccole serie e applicazioni industriali. Realizzata in lega di alluminio di alta qualità, disponibile tramite estrusione o lavorazione CNC per soddisfare requisiti meccanici, termici e di schermatura EMI.

Caratteristiche principali

• Dimensioni personalizzate (lunghezza, larghezza, altezza) con metodi di produzione scalabili.
• Metodi di produzione disponibili: estrusione (profili) e lavorazione CNC di precisione.
• Ritagli, fori di montaggio, porte e opzioni logo laser/stampa personalizzabili.
• Trattamenti superficiali: sabbiatura, anodizzazione e verniciatura a polvere opzionale per resistenza alla corrosione e ai raggi UV.
• Ottima dissipazione termica passiva; alette di raffreddamento opzionali per progetti ad alta potenza.
• Imballaggio in scatola a colori indipendente per spedizioni internazionali sicure.
• Ampio catalogo di profili esistenti (>300) e modelli 3D (>400) per selezione rapida.

Vantaggi principali

• Compatibilità con flussi di lavoro di prototipazione e produzione in serie.
• Migliore protezione contro polvere, urti ed esposizione ambientale rispetto a molti materiali plastici.
• Efficace conduzione termica per componenti sensibili.
• Capacità di schermatura EMI/RFI tramite materiali conduttivi e trattamenti superficiali.
• Struttura leggera che facilita movimentazione e installazione.
• Bassa manutenzione e lunga vita operativa in ambienti industriali.

Servizi su misura

• Supporto gratuito per progettazione 3D e disegni basati sulle dimensioni della PCB (supporto file STEP/3D).
• Strutture interne personalizzate, ritagli e funzionalità di precisione realizzate con CNC.
• Marcatura logo (incisione laser/stampa), colorazione personalizzata e confezionamento su misura.
• MOQ flessibile: prototipi da 1 pezzo; MOQs di piccola serie e standard dettagliati nelle specifiche.

Applicazioni tipiche

• Armadi e moduli di controllo industriale
• Protezione di PCB e dispositivi elettronici
• Involucri per gateway IoT e sensori
• Apparecchiature di comunicazione e rete
• Alimentatori e contenitori per batterie
• Installazioni interne/esterne (sigillatura IP selezionabile)

Struttura del prodotto e produzione
La cassa utilizza un design in due pezzi (gusci superiore e inferiore) per un assemblaggio e una manutenzione agevoli. I corpi principali sono profili estrusi di alluminio di precisione che forniscono rigidità e percorsi termici integrati. Tutte le porte e le caratteristiche sono realizzate mediante CNC di precisione con tolleranze ristrette. Guarnizioni in silicone e angoli rinforzati migliorano la resistenza agli urti e la tenuta ambientale. L'assemblaggio modulare consente una rapida smontabilità e la sostituzione dei componenti.

Note di progettazione e ingegneria

• Tolleranze CNC tipiche per ritagli e punti di fissaggio: ±0.02 mm.
• Spazio interno consigliato: prevedere circa 10 mm attorno alla PCB per componenti, cavi e dilatazione termica.
• Coperture finali standard: piastre in alluminio piane da 2,0 mm; stili personalizzati disponibili.
• Opzioni di fissaggio interno: staffe per PCB, supporti interni o flange opzionali per montaggio a parete/palo.

Imballaggio e consegna
Imballaggio in scatola a colori indipendente disponibile per il trasporto globale sicuro. Il metodo di produzione (estrusione vs CNC) e la quantità dell'ordine determinano tempi e costi; tempo tipico progettazione + produzione: 7–14 giorni lavorativi a seconda del metodo e della quantità.

Caratteristiche / Specifiche tecniche

• Materiale: lega di alluminio di alta qualità (componenti estrusi / lavorati).
• Finitura superficiale: sabbiatura + anodizzazione (verniciatura a polvere opzionale).
• Gestione termica: conduzione naturale dell'alluminio; alette opzionali per modelli ad alta potenza.
• Tolleranza CNC tipica: ±0.02 mm.
• Dimensione personalizzata: regolazioni illimitate di lunghezza/larghezza/altezza; nessun costo di attrezzaggio per modifiche di lunghezza del profilo standard.
• Coperture finali: alluminio piano 2,0 mm standard; stili personalizzati supportati.
• Tenuta: guarnizioni in silicone alle giunzioni; opzioni IP fino a IP67 (dipende dal modello).
• Metodi di produzione: estrusione/profili per produzione di massa; CNC per prototipi e piccole serie.
• Profili disponibili: >300 profili esistenti; >400 modelli STEP/3D in libreria.
• MOQ: prototipi da 1 pezzo; progetti personalizzati spesso da piccole serie (es.: 5 pezzi per alcuni stampi personalizzati).
• Tempi (tipico): approvazione progetto + produzione comunemente 7–14 giorni lavorativi (varia in base a metodo e quantità).
• Imballaggio: scatola colore personalizzata disponibile per spedizione mondiale.
• EMI/RFI: trattamenti conduttivi e opzioni di anodizzazione per migliorare la schermatura.
