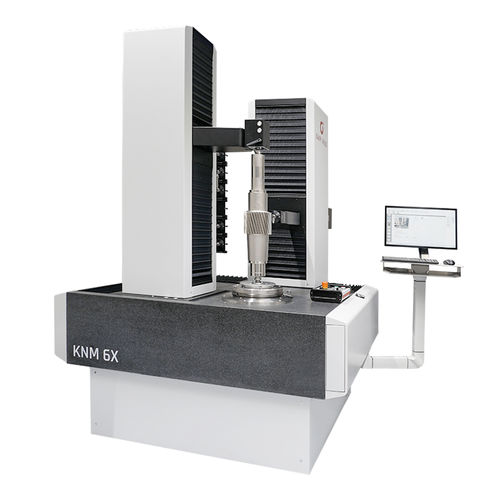

Macchina di misura di geometria KNM series

per contatto direttoper attrezziper pezzi piccoli

Le macchine di misura analitiche KNM 2X / 4X / 6X / 9X sono progettate per misurazioni ad alta precisione di ingranaggi, utensili per ingranaggi e pezzi a simmetria rotazionale. Tutte le guide e le piastre di base in granito garantiscono un’estrema stabilità a lungo termine e presentano coefficienti di dilatazione identici e bassi. I cuscinetti ad aria con funzionalità di funzionamento di emergenza garantiscono guide perfette e prive di usura, senza errori a breve termine. Elementi a molla pneumatica controllati, situati sotto le piastre di base, proteggono in modo sicuro da urti e vibrazioni. Non sono necessarie basi separate. I motori lineari e a coppia non ferrosi delle tavole rotanti assicurano la massima precisione di posizionamento e accuratezza del percorso. Nonostante il design compatto, le ampie corse garantiscono un movimento tangenziale di generazione verso il cerchio di base per qualsiasi profilo. Grazie alla regolazione flessibile della forza di serraggio del controporta-utensili, non è necessario l’uso di azionamenti. L’armadio di comando può essere disposto liberamente. Caratteristiche principali dei modelli KNM 2X / 4X / 6X / 9X Sistema di serraggio a cambio rapido brevettato per la riduzione dei tempi non produttivi Design compatto e procedura di misurazione rapida Contropunta regolabile motorizzata, retrattile per il carico e lo scarico Ampliamento dell’area di lavoro (valido per KNM 2X, 6X e 9X) diametro massimo del pezzo - 300 / 450 / 750 / 1.250 mm lunghezza massima misurabile interna del pezzo - 120 / 400 / 400 / 400 mm lunghezza massima misurabile del pezzo (esterna) - 450 / 650 / 850 / 1.020 mm interasse del controsupporto - 480 / 850 / 1.000 / 1.200 mm peso massimo del pezzo - 80 / 500 / 500 / 1.500 kg
