Sistema di ispezione ad ultrasuoni ECHOGRAPH 1170

per l'industria elettronica

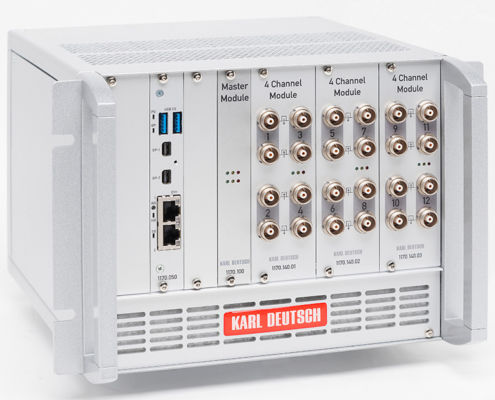

L'ECHOGRAPH 1170 Basic è un'unità elettronica modulare a ultrasuoni, alloggiata in un rack da 10 moduli 4HU. Il rack di moduli può essere equipaggiato con un modulo master e fino a tre moduli a ultrasuoni. Ogni modulo a ultrasuoni contiene quattro canali multiplexati, configurabili individualmente e indipendentemente per sonde TR o a singolo elemento. La frequenza massima di ripetizione degli impulsi di 8 kHz può essere distribuita a piacere tra i quattro canali del modulo, con una frequenza media massima di ripetizione degli impulsi di 2 kHz. Uno dei quattro canali di ciascun modulo può eseguire una misura contemporaneamente. Se si utilizzano più moduli, è possibile anche il funzionamento in parallelo dei canali. Il modulo master riceve i dati dai singoli canali a ultrasuoni, li configura e controlla il programma di clock. Con lo strumento software opzionale ECHOVIEW è possibile eseguire valutazioni orientate alle funzioni (test di routine, strip chart, C-scan). Fatti chiave - Configurazione modulare fino a 12 canali per rack - Facilità di stoccaggio delle parti di ricambio grazie ai moduli simili a 4 canali - 3 cancelli sovrapposti - 2 porte di trigger per l'attivazione simultanea dell'eco di ingresso e della parete posteriore o per la misurazione flessibile dello spessore della parete BE-BE - Campo di misura fino a 5 m - Possibilità di funzionamento multiplo e parallelo - Compensazione analogica e digitale della profondità (TCG), anche con trigger - Misura temporale ad alta risoluzione: misura dello spessore della parete con una risoluzione di 0,01 mm e oltre - Programma di ciclo facile da usare - PC autonomo come soluzione completa (opzione)
