Rilevatore di difetti con metodo di focalizzazione totale (TFM) GEKKO

FTPad ultrasuoni phased arrayportatile

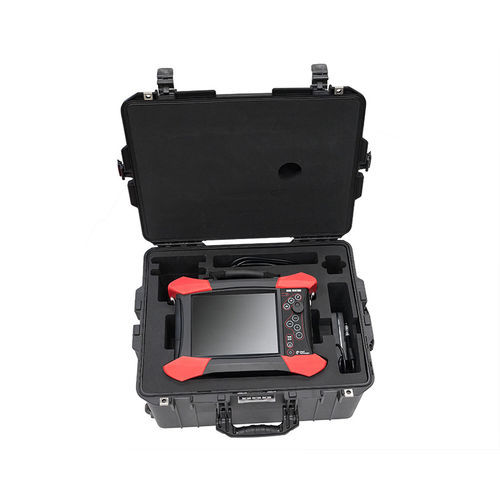

Il sistema di test phased array portatile GEKKO dispone di un massimo di 64 canali PA paralleli e di 4 connettori convenzionali aggiuntivi. Un'interfaccia utente intuitiva consente una rapida parametrizzazione del sistema, nonché esami individuali e di gruppo (max. 8). Le combinazioni di applicazioni PA tra loro o con processi convenzionali (ad es. TOFD) possono essere definite in modo rapido e flessibile. Il GEKKO è stato il primo sistema PA in assoluto ad avere la capacità di eseguire test in tempo reale utilizzando il metodo di focalizzazione totale (TFM). Nel corso degli anni, questa tecnica è stata perfezionata e ottimizzata, per cui oggi sono possibili anche scansioni veloci con scanner x-y e con lunghi percorsi sonori i test possono essere eseguiti con la massima sensibilità. Fatti chiave - Creazione dei parametri di prova supportata da CIVA e quindi calcolo molto rapido delle leggi di ritardo anche per problemi di prova complessi (matrici, componenti curvi) - Metodo di focalizzazione totale (TFM) in tempo reale - Ampia rappresentazione dei risultati (scansioni A, B, C, D, vista dall'alto, vista laterale, rappresentazione 3D, curve dinamiche ecc.) - Crosstalk estremamente ridotto tra canali adiacenti (attenuazione cross-talk > 50 dB), quindi buon rapporto segnale/rumore nella scansione A e nelle scansioni B e C ad alto contrasto - 3 ingressi encoder - Regolazione della sensibilità in funzione del tempo e dell'angolo, DGS
