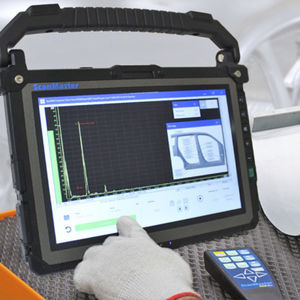

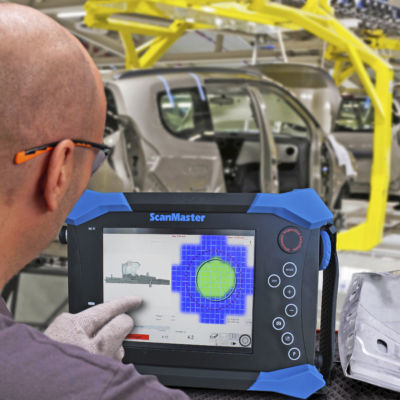

Sistema di ispezione ad ultrasuoni SCANMASTER UT/X

automaticodi misuradi spessore

L'ispezione di saldature a punti con lo ScanMaster UT/X, che si basa sulla tecnologia phased array, consente di misurare direttamente il diametro della lente di saldatura, l'area saldata e lo spessore residuo della parete della lente. Inoltre, vengono utilizzati algoritmi di valutazione statistica delle singole scansioni A di tutti gli elementi. La disposizione degli elementi in una matrice consente un'ispezione completa dei punti di saldatura fino a un diametro di 9 mm con una sola sonda. Se necessario, è possibile includere in un piano di ispezione anche sonde convenzionali se la sonda PA è troppo grande a causa della geometria del componente. In questo caso, si utilizzano nuovamente gli algoritmi di valutazione convenzionali. La sonda PA può essere utilizzata sia con un percorso di ritardo flessibile ad acqua che con un percorso di ritardo rigido fisso, adattandosi così alla geometria del punto di saldatura. Fatti chiave - Sistema PA integrato basato sul dispositivo MANTIS - Decisione automatica Go/No-Go e classificazione della qualità del punto di saldatura - Una sola sonda phased array per tutti i diametri del punto (fino a 9 mm) - Possibilità di memorizzare un numero praticamente illimitato di setup di prova, scansioni C e scansioni A - Utilizzo di algoritmi di valutazione ben collaudati - Supporto di combinazioni di 2, 3 e 4 piastre - Connessione di rete per lo scambio di dati (SpotWeld Connect) - Gestione dei dati esterni (UltraSPIS) - Generazione di rapporti di prova
