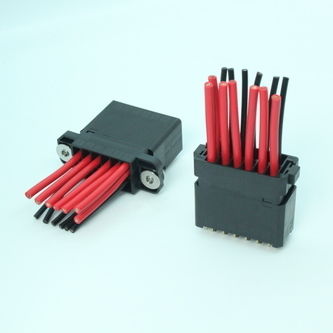

Connettore di dati FTC series

dirittocrimpabileper attrezzature di veicoli

Abbiamo sviluppato nuove varianti dei connettori della "serie FTC" per ospitare due cavi crimpati con passo 5,08 mm. (1) Connettore lato PCB tipo diritto (FTC11- □□ S □). (2) Versione 10pin aggiunta al connettore lato PCB / tipo ad angolo retto (FTC11), tipo cavo a cavo (FTC12), e tipo di bloccaggio (FTC02). (3) Versione placcata in oro di spessore 0.1μm aggiunta al connettore lato PCB e al contatto a crimpare. Si prega di fare riferimento alla tabella sottostante per un elenco di variazioni. ・ FTC11- □□ S □: Spina (lato PCB, tipo dritto) FTC11- □□□ B: Spina (lato PCB, tipo diritto, e tipo ad angolo retto) - 0.1μm di spessore contatto placcato oro. FTC02-10, FTC11-10L □, FTC12-10: versione a 10 pin aggiunta ・ # 625B- □□-□: contatto crimpato placcato oro spessore 0,1 μm ・ # 641B- □□-□: contatto a crimpare con 0,1 μm di spessore placcato oro ・ Attrezzatura elettrica ・ Attrezzatura per veicoli ・ Attrezzatura industriale ・ Attrezzature per applicazioni elettroniche ・ Attrezzature per il divertimento ・ Attrezzature per ufficio - Due cavi crimpati possono essere alloggiati in un contatto. - Applicabile a AWG # 14/16/18/20. - Il cavo crimpato può essere montato in qualsiasi punto della custodia. - La crimpatura di due cavi insieme permette di risparmiare spazio e trasferire l'alimentazione tra i connettori. -La struttura della guida di accoppiamento assorbe ± 3 mm nell'errore di posizione. -Il foro vite marginale del connettore lato cavo assorbe ± 0,7 mm nella direzione XY dopo l'accoppiamento. (FTC01) - La lunghezza effettiva di accoppiamento è di 3 mm. - La struttura di contatto a 2 punti di pizzicamento a doppia foglia impedisce la deformazione del contatto e la forza di contatto stabile migliora l'affidabilità. ・ Materiali isolanti: PBT (con ripieno di vetro) materiale UL94V-0, nero ・ materiale di contatto: Lega di rame ・ placcatura del contatto: Base nichelata Contatto / placcato oro
