Pirometro ottico CellaCast PA 81

a LEDRS485USB

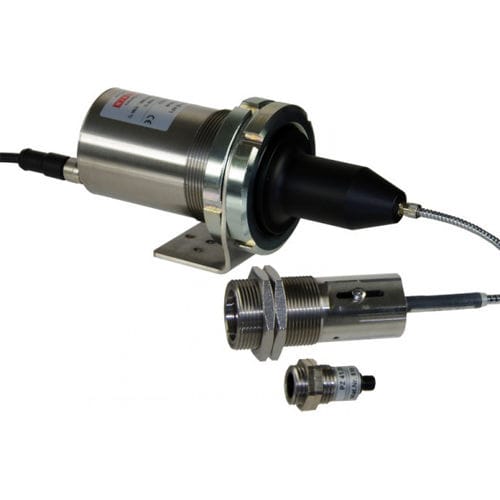

Panoramica del prodotto:
Il CellaCast PA 81 è un pirometro a due colori per la misura senza contatto della temperatura dei metalli liquidi in canali di colata, secchielli di trasferimento e secchielli di colata. È dotato di una testa di misura ottica separata e di una fibra ottica, insensibili alle interferenze elettromagnetiche e utilizzabili fino a 250 °C senza raffreddamento, ideale per installazioni in spazi ristretti o di difficile accesso.

Caratteristiche speciali:

• Campo di misura 800 - 2400 °C
• Sistema di misura senza usura e senza manutenzione per forni di fusione e di mantenimento, cupole e altiforni
• Funzione ATD per filtrare la temperatura della superficie metallica priva di scorie e ossidi
• Metodo di misura a due colori per letture prive di interferenze in presenza di polvere e vapore
• Ottica ad alta risoluzione per misure affidabili a distanza
• Testa di misura e cavo in fibra resistenti al calore fino a 250 °C

Proprietà chiave / Dati di versione:
Campo di misura: 800 - 2400 °C
Distanza di fuoco: 0,2 m - ∞
Opzione di puntamento: puntatore laser
Forma del campo di misura: rotonda
Rapporto distanza: 190 : 1
Testa di misura (standard): PA 41.01
Principio di misura: a due colori

Parametri di misura:
Campo di misura: 800 - 2400 °C
Sensore: doppio fotodiodo
Gamma spettrale: 0,95 / 1,05 µm
Tempo di risposta t98: ≤ 20 ms (T > 950 °C)
Incertezza di misura: 1,5 % della lettura della temperatura [°C]
Ripetibilità: 3 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % della gamma selezionata
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche:
Teste di misura: PA 41.01 (M30): messa a fuoco 0,2 m - ∞

Parametri elettrici:
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile (≤ 500 Ω)
Ingresso analogico: 0 - 10 V
Uscite di commutazione: 2 x Open Collector 24 V DC, ≤ 30 mA
Ingressi di commutazione: 2 x fino a 24 V
Interfaccia: USB, RS 485
Alimentazione: 24 V DC +10 % / -20 %
Consumo: ≤ 175 mA (24 V DC)

Caratteristiche:
Opzione di puntamento: puntatore laser
Display: LED rossi a 4 cifre, altezza cifre 8 mm
Indicatore di stato: 2 x LED
Elementi di controllo: 3 pulsanti

Parametri generali:
Connessione: filettatura M12 8 poli
Temperatura ambiente: elettronica 0 - 65 °C; testa fino a 250 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammessa: 95 % UR max. (senza condensa)
Dimensioni: elettronica Ø 65 mm x 187 mm; testa in funzione del tipo
Custodia: acciaio inossidabile V2A (1.4305)
Classe di protezione: IP 65 (DIN 40050)
Peso: ca. 0,9 kg

Parametri regolabili:

• Campo di misura e variabile misurata
• Scala dei segnali di ingresso/uscita analogici
• Filtro di smussamento e modalità di memoria
• Tempo di mantenimento della memoria
• Emissività e trasmittanza
• Compensazione della radiazione ambientale riflessa
• Limiti e modalità di funzionamento dei contatti di allarme
• Parametri della funzione ATD e funzione di linearizzazione
• Configurazione degli indicatori e simulazione corrente/temperatura
• Unità di temperatura °C/°F
• Selezione canale di misura: due colori, monocromatico 1, monocromatico 2
• Livello soglia del monitoraggio di contaminazione

Funzioni:

• Segnale di sovratemperatura: se la temperatura interna > 80 °C l'uscita analogica indica > 20,5 mA
• Funzione servizio: simulazione di un valore misurato o di un segnale di corrente
• ATD (Rilevamento Automatico della Temperatura): rilevamento automatico per processi discontinui

Contenuto della fornitura:

• Pirometro CellaCast PA
• Cavo di collegamento VK 02/A (5 m)
• Testa di misura
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale breve
• * Il cavo in fibra ottica deve essere ordinato separatamente

Software:
CellaView

Specifiche tecniche:

• Modello: CellaCast PA 81
• Campo di misura: 800 - 2400 °C
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta (t98): ≤ 20 ms (T > 950 °C)
• Precisione: 1,5 % della lettura
• Ripetibilità: 3 K
• Rapporto distanza: 190 : 1
• Distanza di fuoco: 0,2 m - ∞
• Testa di misura: PA 41.01
• Principio di misura: a due colori
• Uscita analogica: 0(4) - 20 mA
• Interfacce: USB, RS 485
• Alimentazione: 24 V DC (+10 % / -20 %)
• Temperatura ambiente di funzionamento (elettronica): 0 - 65 °C; testa fino a 250 °C
• Custodia: acciaio inossidabile V2A (1.4305)
• Classe di protezione: IP65
• Peso: ca. 0,9 kg
• Software incluso: CellaView
