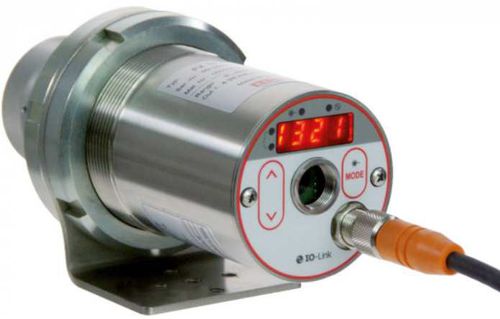

Pirometro con display LED CellaTemp® PX 40

°C°F4-20 mA

Product description:
Il CellaTemp® PX 40 è un pirometro digitale a doppio colore per la misura di temperature da 500 a 3 000 °C. Il metodo di misura a doppio colore (rapporto) rende lo strumento meno sensibile a disturbi come polvere e vapore nel campo visivo, vetri protettivi sporchi o variazioni della superficie rispetto ai pirometri monocromatici. Per un puntamento preciso è disponibile la visione attraverso l'obiettivo, un puntatore laser o un modulo videocamera.

Special features:

• Intervallo di misura: 500 a 3 000 °C
• Interfaccia IO-Link
• Obiettivi intercambiabili e regolabili per adattare la distanza di misura
• Ottiche di precisione antiriflesso a banda larga
• Display LED leggibile a distanza
• Tutti i parametri regolabili tramite tastiera integrata
• Uscita corrente di prova per diagnostica
• 1 uscita analogica e 2 uscite di commutazione
• Sorgente/canale configurabile
• Funzione ATD per rilevamento automatico della temperatura
• Funzione SCM per monitoraggio delle contaminazioni

Additional product information:
Opzioni di mira disponibili: mira attraverso l'obiettivo, puntatore laser, modulo videocamera. Sistema di lenti regolabili con più ottiche e lenti macro/close-up per brevi distanze di misura. L'opzione videocamera fornisce uscita video composita PAL per allineamento e osservazione.

Technical specifications:

• Principio di misura: doppio colore (rapporto)
• Intervallo di misura: 500 - 3000 °C (in segmenti)
• Sensore: doppio fotodiodo
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta t98: varia per intervallo (esempi: 500–1400 °C ≤ 10 ms (T > 650 °C); 650–1700 °C ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750–2400 °C ≤ 10 ms (T > 950 °C); 850–3000 °C ≤ 10 ms (T > 1050 °C))
• Incertezza di misura: 1 % della lettura [°C]
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,05 %/K
• Risoluzione uscita corrente: 0,2 K + 0,03 % del intervallo selezionato
• Risoluzione interfaccia: 0,1 K
• Risoluzione display: 1 K
• Uscita analogica: 0(4)–20 mA, lineare, commutabile, scalabile
• Carico per uscita analogica: ≤ 500 Ω
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaccia: IO-Link
• Alimentazione: 24 V DC +10 % / -20 %
• Consumo: ≤ 175 mA (24 V DC)
• Uscita video (modello con camera): Composite PAL, 1 Vpp, 75 Ω
• Display: LED rosso a 4 cifre (altezza cifra 8 mm)
• Indicatore di stato: 4 × LED
• Controlli: 3 pulsanti (parametri regolabili via tastiera)
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
• Involucro: acciaio inossidabile V2A (1.4305)
• Classe di protezione: IP65 (secondo DIN 40050)
• Peso: ca. 0,9 kg
• Connessione: filettatura M12, 5 poli
• Temperatura ambiente (esercizio): 0 - 65 °C
• Temperatura di stoccaggio: -20 - +80 °C
• Umidità consentita: max. 95 % UR (senza condensazione)
• Contenuto della fornitura (esempio): Pirometro CellaTemp PX, cavo di collegamento VK 02/L AF 1 (5 m), cavo video VK 02/F (5 m) per modelli con camera, manuale breve
• Parametri regolabili (selezione): scala uscita analogica, filtro di smoothing, modalità memoria e tempo di mantenimento, emissività, trasmittanza, limiti e modalità di allarme, parametri ATD, simulazione corrente/temperatura, unità °C/°F, selezione canale di misura (doppio colore / monocromatico)
• Funzioni (selezione): segnale di sovratemperatura, funzione simulazione assistenza, ATD per processi discontinuo, monitoraggio contaminazioni (SCM)
• Varianti ottiche / obiettivi (selezione): lente macro PA 40.01 (messa a fuoco 0,086 - 0,115 m) per le gamme di temperatura più alte; obiettivo standard PZ 20.01 (0,4 m - ∞); close-up PZ 20.03 (0,2 - 0,4 m); grandangolo PZ 20.05 (0,2 m - ∞); tele PZ 20.06 (1,2 m - ∞); tele PA 20.06 (0,6 m - ∞) — scelta in base a versione AF / intervallo di misura
