Sistema di misurazione di temperatura PA 40-K007

di portataa laserottico

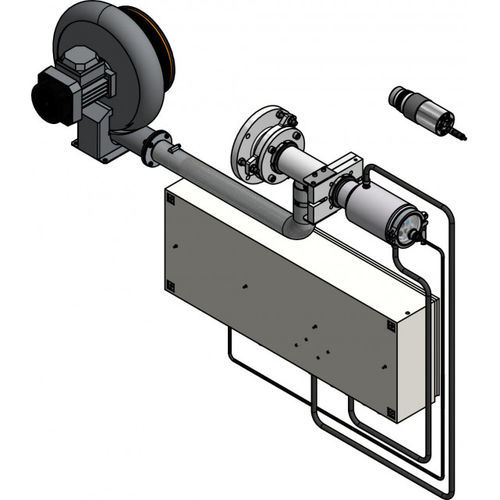

Composizione del sistema di misura:

• Pirometro CellaTemp PA 40 AF 4
• Montaggio PA 20-066

Caratteristiche speciali:

• Pirometro a due colori con ottica focalizzabile in custodia in acciaio inossidabile
• Lente di precisione antiriflesso a banda larga
• 2 uscite analogiche, 2 uscite di commutazione, USB e RS 485
• Assistenza di puntamento: puntamento attraverso l'obiettivo
• Attacco di montaggio con attacco di raffreddamento e collegamento per ventilatore esterno per uso industriale, con dispositivo di tenuta regolabile
• Pannello di controllo con monitor di flusso e collegamenti per acqua, aria e tensione di rete
• Ventilatore esterno

Contenuto della fornitura:

• Pirometro CellaTemp PA
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per modello con telecamera integrata
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale (breve)

Dati tecnici - Parametri di misura:
Campo di misura: 500 - 3000 °C in più segmenti
Sensore: Doppio fotodiodo
Gamma spettrale: 0,95 / 1,05 µm
Tempo di risposta t98: Campo 500 - 1400 °C: ≤ 10 ms (T > 650 °C); Campo 650 - 1700 °C: ≤ 20 ms (T > 650 °C) e ≤ 10 ms (T > 750 °C); Campo 750 - 2400 °C: ≤ 10 ms (T > 950 °C); Campo 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertezza di misura: 1 % della lettura della temperatura [°C]
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % dell'intervallo selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche (obiettivi e intervalli di messa a fuoco):
Per 500 - 1400 °C: Obiettivo F50 PZ 20.08: messa a fuoco 0,3 m - ∞
Per 650 - 1700 °C, 750 - 2400 °C e 850 - 3000 °C: Obiettivo standard PZ 20.01: messa a fuoco 0,4 m - ∞
Obiettivo close-up PZ 20.03: messa a fuoco 0,2 m - 0,4 m
Grandangolare PZ 20.05: messa a fuoco 0,2 m - ∞
Teleobiettivo I PZ 20.06: messa a fuoco 1,2 m - ∞
Teleobiettivo II PA 20.06: messa a fuoco 0,6 m - ∞
In aggiunta per 850 - 3000 °C: Obiettivo macro PA 40.01: messa a fuoco 0,086 m - 0,115 m

Parametri elettrici:
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Ingresso analogico: 0 - 10 V
Uscita di commutazione: 2 x open collector 24 V DC, ≤ 30 mA
Ingresso di commutazione: 2 x fino a 24 V
Interfacce: USB; RS 485
Alimentazione: 24 V DC +10 % / -20 %
Consumo di corrente: ≤ 175 mA per 24 V DC

Telecamera:
Uscita video: Composite PAL, 1 Vpp, 75 Ω

Caratteristiche:
Puntamento attraverso l'obiettivo; punto laser pilota; opzione telecamera; display LED rosso a 4 cifre (altezza cifra 8 mm); 2 LED di stato; elementi di comando: 3 pulsanti

Parametri generali:
Connessione: filettatura M12, connettore 8 poli
Temperatura ambiente: 0 - 65 °C
Temperatura di immagazzinamento: -20 - +80 °C
Umidità ammessa: 95 % UR max. (non condensante)
Dimensioni: Ø 65 mm x 220 mm (max. 277 mm)
Custodia: Acciaio inossidabile V2A (1.4305)
Classe di protezione: IP 65 secondo DIN 40050
Peso: ca. 0,9 kg

Parametri regolabili (selezione):
Campo di misura; variabile misurata e scala dei segnali analogici di ingresso/uscita; filtro di smussamento; modalità memoria e tempo di mantenimento; emissività; trasmissività; compensazione della radiazione ambientale riflessa; limiti e modalità di funzionamento dei contatti di allarme; parametri della funzione ATD (opzionale); funzione di linearizzazione; display LED di stato; simulazione di corrente e temperatura; unità di temperatura °C/°F; selezione del canale di misura; soglia di monitoraggio dell'incrostazione; per modelli con telecamera: funzione TBC e bilanciamento del bianco

Funzioni (selezione):
Segnale di sovratemperatura: se la temperatura interna supera 80 °C l'uscita analogica mostra un valore > 20,5 mA
Funzione di servizio: simulazione di un valore misurato o di un segnale di corrente
Funzione ATD (Automatic Temperature Detection): rilevamento automatico della temperatura in processi discontinui

Campo di misurazione (distanza : diametro)
0.00 mm : 18.00 mm
16.00 mm : 17.39 mm
32.00 mm : 16.77 mm
48.00 mm : 16.16 mm
64.00 mm : 15.55 mm
80.00 mm : 14.93 mm
96.00 mm : 14.32 mm
112.00 mm : 13.71 mm
128.00 mm : 13.09 mm
144.00 mm : 12.48 mm
160.00 mm : 11.87 mm
176.00 mm : 11.25 mm
192.00 mm : 10.64 mm
208.00 mm : 10.03 mm
224.00 mm : 9.41 mm
240.00 mm : 8.80 mm
256.00 mm : 8.19 mm
272.00 mm : 7.57 mm
288.00 mm : 6.96 mm
304.00 mm : 6.35 mm
320.00 mm : 5.73 mm
336.00 mm : 5.12 mm
352.00 mm : 4.51 mm
368.00 mm : 3.89 mm
384.00 mm : 3.28 mm
400.00 mm : 2.67 mm

Software:
CellaView

Informazioni articolo:
Articolo n.: 1093281
