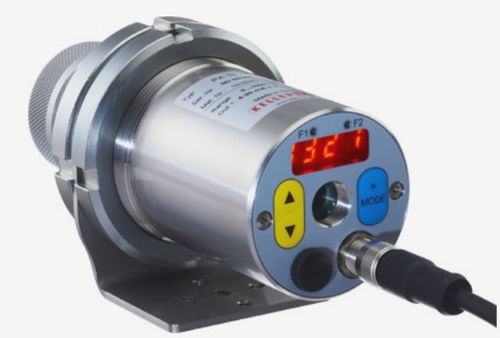

Pirometro ottico CellaWafer PA 38

digitale°C°F

Panoramica del prodotto:
Il CellaWafer PA 38 è un pirometro digitale per la misura senza contatto della temperatura di wafer e metalli nell'intervallo 450–1800 °C. La sua risposta spettrale a onde molto corte e a banda stretta lo rende ideale per processi su wafer di silicio (es. RTP) e per metalli come tungsteno e molibdeno. La progettazione riduce la sensibilità alle variazioni di emissività, garantendo letture più stabili in ambiente produttivo.

Caratteristiche principali:

• Campo di misura 450–1800 °C
• Ottiche intercambiabili focalizzabili per regolare con precisione la distanza di misura
• Ottiche di precisione antiriflesso a banda larga
• Gamma spettrale a onda corta e banda stretta (0,88 µm)
• Ottimizzato per misure precise su wafer di silicio e metalli
• Display LED a 4 cifre, leggibile da distanza
• Uscita di prova corrente per funzioni diagnostiche
• Interfacce standard: uscita analogica, USB e RS‑485

Proprietà selezionabili / configurazione tipica:

• Campo di misura: 450 – 1800 °C
• Distanze di messa a fuoco (esempi): 0,3 m – ∞ (a seconda dell'obiettivo)
• Opzioni di puntamento: puntamento attraverso l'obiettivo / telecamera integrata / puntatore laser
• Esempio versione: CellaWafer PA 38 AF 10

Contenuto della fornitura (tipico):

• Pirometro CellaWafer PA 38
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per modelli con telecamera integrata
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale breve

Note / strumenti disponibili sulla scheda prodotto:

• Calcolatore del campo di misura (diametri del punto in funzione della distanza)
• Calcolatore dell'emissività e funzioni per impostare l'emissività
• Dimostrazione video della funzione telecamera

Specifiche tecniche (selezione):

• Articolo n.: 1124957
• PGB n.: 500
• Principio di misura: one‑colour (monocromatico)
• Campo di misura: 450 – 1800 °C
• Gamma spettrale: 0,88 µm
• Sensore: fotodiodo
• Tempo di risposta t98: ≤ 50 ms (T > 650 °C); ≤ 2 ms (T > 850 °C)
• Incertezza di misura: 0,3 % della lettura, min. 4 K
• Ripetibilità: 1 K
• Rapporto distanza/spot (D:S): 60 : 1
• Forma del campo di misura: rotonda
• Esempio obiettivo: PA 20.08 (es. F50 PZ 20.08 — fuoco 0,3 m – ∞)
• Uscita analogica: 0(4) – 20 mA, lineare, commutabile, scalabile; R ≤ 500 Ω
• Ingresso analogico: 0 – 10 V
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 30 mA
• Ingressi di commutazione: 2 × fino a 24 V
• Interfacce: USB, RS‑485
• Alimentazione: 24 V DC (+10 % / −20 %); assorbimento ≤ 175 mA
• Uscita video (opzione telecamera): PAL composito
• Display: LED rosso 4 cifre, altezza cifre 8 mm; display stato: 2 × LED; comandi: 3 tasti
• Connessione: M12, 8 poli
• Temperatura ambiente (esercizio): 0 – 65 °C; stoccaggio: −20 – +80 °C
• Umidità ammessa: max. 95 % UR (senza condensa)
• Scocca: acciaio inox V2A (1.4305); grado di protezione: IP65
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm); peso: ca. 0,9 kg
• Parametri regolabili (esempi): campo di misura, scala I/O analogica, filtro di smoothing, emissività/trasmittanza, compensazione radiazione ambientale riflessa, limiti di allarme, linearizzazione, comportamento LED, simulazione, unità °C/°F; modelli con telecamera: TBC, bilanciamento del bianco
• Funzioni (esempi): segnale di sovratemperatura (uscita analogica > 20,5 mA se temperatura interna > 80 °C), simulazione per assistenza, ATD (rilevazione automatica per processi discontinui)
• Software: CellaView
