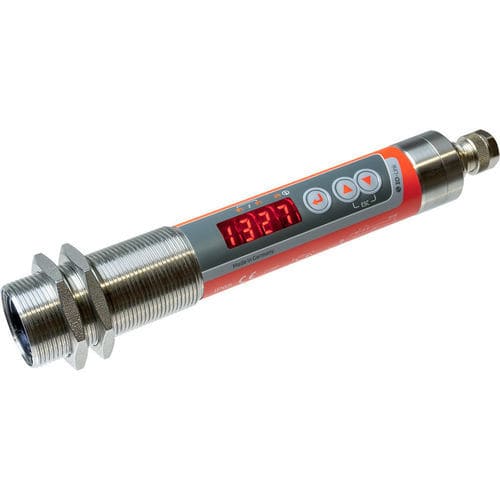

Pirometro con display LED CellaTemp® PK 68

°C°F4-20 mA

Panoramica:
Il CellaTemp PK 68 è un pirometro digitale bicolore per misure di temperatura industriali da 550 a 1 400 °C. Il principio di misura bicolore riduce la sensibilità a interferenze quali polvere, vapori, finestre protettive sporche o variazioni di emissività rispetto ai pirometri monocromatici. La generazione PK 68 integra un indicatore di vitalità e funzioni SMART di autodiagnosi per la registrazione continua dei dati operativi e la manutenzione preventiva.

Caratteristiche principali:

• Campo di misura 550 - 1 400 °C
• Uscita di commutazione configurabile universalmente
• Alta risoluzione ottica grazie a lenti di precisione
• Interfaccia IO-Link (V1.1.3)
• Parametri impostabili tramite pulsanti sul sensore o interfaccia di controllo impianto
• 2 × uscite di commutazione PNP open collector
• Montaggio semplice con filettatura centrale M30
• Ampio display LED a 4 cifre, molto luminoso

Versione / Dati chiave:
Versione: CellaTemp PK 68 BF 1
Campo di misura: 550 - 1400 °C
Dimensione bersaglio: 21 mm a 1,5 m
Forma del campo di misura: rotonda
Principio di misura: bicolore (doppio fotodiodo)

Parametri di misura (sintesi):
Sensore: doppio fotodiodo
Campo spettrale: 0,95 / 1,05 µm
Tempo di risposta t90: ≤ 10 ms (T > 650 °C)
Incertezza di misura: 1 % della lettura
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita analogica: 0,1 K + 0,005 % dell'estensione
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Parametri elettrici:
Uscita analogica: 0(4)-20 mA, lineare, scalabile
Resistenza: ≤ 500 Ω
Uscite di commutazione: 2 × PNP open collector, 24 V DC, 150 mA max ciascuna
Ingresso test: 10 - 34 V DC (IEC 61131-2)
Interfaccia: IO-Link V1.1.3
Alimentazione: 18 - 32 V DC
Assorbimento: ≤ 50 mA a 24 V DC

Display e comandi:
Display: LED rosso 4 cifre, altezza carattere 8 mm
Indicatori di stato: 3 LED
Comandi: 3 pulsanti

Parametri generali:
Connessione: M12 5 poli (A-coding)
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammessa: 95 % r.H. max. (senza condensa)
Dimensioni: Ø 30 × 210 mm (senza connettore)
Involucro: Acciaio inox V2A (1.4305)
Classe di protezione: IP65 (DIN 40050)
Peso: ca. 0,4 kg

Parametri regolabili (esempi):
Scalatura analogica e selezione 0/4-20 mA, costante di tempo di smorzamento, mantenimento valore max, modalità di funzionamento, punti di commutazione e ritardi, correzione temperatura per interpolazione, indicatore di vitalità, parametri di servizio, reset ai valori di fabbrica, blocco tasti, unità °C/°F, simulazione temperatura

Funzioni:
Segnale di sovratemperatura (temperatura interna > 75 °C), funzione service (simulazione valore misurato), DTD (Discontinuous Temperature Detection) per processi discontinui, diagnostica (inversione polarità, sovraccarico, tensione errata), protezione contro inversione polarità per alimentazione e uscite

Contenuto della fornitura:
Termometro a infrarossi CellaTemp PK 68, manuale breve, 2 dadi di fissaggio

Software:
SW 50 (software IO-Link)

Campo di misura (esempi):
Distanza di misura - Diametro campo
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm

Specifiche tecniche:

• Modello: CellaTemp PK 68
• Campo di misura: 550 - 1 400 °C
• Principio di misura: bicolore, 0,95 / 1,05 µm
• Ottica / dimensione bersaglio: 21 mm a 1,5 m (esempi in tabella)
• Tempo di risposta: ≤ 10 ms (T > 650 °C)
• Accuratezza: 1 % della lettura; ripetibilità 2 K
• Uscite: 0(4)-20 mA; 2 × uscite di commutazione PNP
• Interfaccia: IO-Link V1.1.3
• Alimentazione: 18 - 32 V DC; ≤ 50 mA
• Involucro & protezione: acciaio inox, IP65
• Display & comandi: LED 4 cifre, 3 LED, 3 pulsanti
• Dimensioni / peso: Ø 30 × 210 mm; ca. 0,4 kg
• Incluso: manuale breve e 2 dadi di fissaggio
