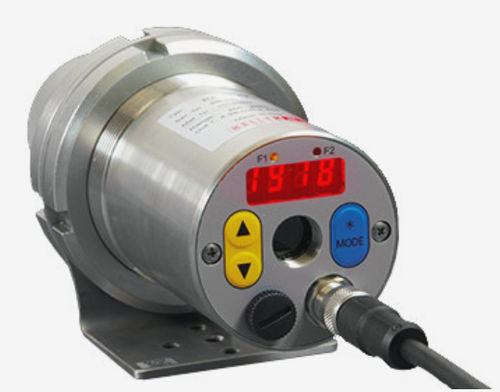

Pirometro monocromatico CellaCombustion PA 18

con display LED°C°F

Descrizione del prodotto
Il CellaCombustion PA 18 è un pirometro a infrarossi progettato per misurare la temperatura dei gas di combustione caldi nelle camere di combustione di inceneritori, centrali elettriche e impianti di termovalorizzazione. Grazie a un obiettivo di precisione regolabile e alla visione attraverso l'obiettivo o a una telecamera video opzionale, lo strumento può essere allineato con precisione sul punto di misura.

Caratteristiche principali

• Campo di misura 500 - 2.500 °C
• Obiettivi regolabili per adattare esattamente la distanza di misura
• Obiettivo di precisione antiriflesso a banda larga
• Display LED leggibile da lontano (4 x 7 segmenti, altezza cifra 8 mm)
• Uscita di corrente di test per funzioni diagnostiche
• Interfacce standard: I/O digitale, due uscite analogiche, USB e RS-485

Parametri di misura
Campo di misura: 500 - 2500 °C
Sensore: termopila
Gamma spettrale: banda CO (ottimizzata per misure di gas di combustione)
Tempo di risposta t98: ≤ 100 ms
Incertezza di misura: 0,75 % della lettura (°C), min. 3 K
Ripetibilità: 2 K
Coefficiente di temperatura: 0,04 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % dell'intervallo selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche
Obiettivi: obiettivo standard PZ 15.03, messa a fuoco 0,8 m - ∞ (es. rapporto distanza/spot 70:1 per versione AF 1)

Parametri elettrici
Uscita analogica: 0(4)-20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Ingresso analogico: 0 - 10 V
Uscite di commutazione: 2 x Open Collector 24 V DC, ≤ 30 mA
Ingressi di commutazione: 2 x fino a 24 V
Interfacce: USB, RS-485
Alimentazione: 24 V DC (+10 % / -20 %)
Assorbimento: ≤ 175 mA a 24 V DC

Telecamera video
Uscita video (modelli con telecamera integrata): Composite PAL, 1 Vpp, 75 Ω

Equipaggiamento
Dispositivo di puntamento: visione attraverso l'obiettivo o telecamera video opzionale
Display: LED 4 x 7 segmenti rosso, altezza cifra 8 mm
Indicatore di stato: 2 x LED
Comandi: 3 pulsanti

Parametri generali
Connessione: connettore M12 8 poli
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammessa: 95 % RH max. (senza condensazione)
Dimensioni: Ø 65 mm x 220 mm (max. 277 mm)
Materiale del corpo: acciaio inossidabile V2A (1.4305)
Grado di protezione: IP65 (secondo DIN 40050)
Peso: circa 0,9 kg

Parametri regolabili
Campo di misura; variabile misurata e scala degli ingressi/uscite analogici; filtro di smoothing; modalità memoria e tempo di mantenimento; emissività; trasmittanza; compensazione della radiazione di fondo; valori limite e modalità dei contatti di allarme; parametri funzione ATD (opzionale); funzione di linearizzazione; indicazione LED; simulazione corrente/temperatura; unità °C/°F; per modelli con camera: funzione TBC e bilanciamento del bianco

Funzioni
Segnale di sovratemperatura: se la temperatura interna supera 80 °C, l'uscita analogica mostra > 20,5 mA
Funzione service: simulazione di un valore misurato o di un segnale di corrente
ATD (Automatic Temperature Detection): rilevamento automatico della temperatura per processi discontinui

Contenuto della fornitura

• Pirometro CellaCombustion PA
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per modelli con telecamera
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale d'uso (breve)

Software
CellaView (strumento per configurazione e lettura dati)

Specifiche tecniche

• Modello: CellaCombustion PA 18
• Campo di misura: 500 - 2500 °C
• Sensore: termopila
• Rapporto distanza/spot: 70:1 (es.)
• Obiettivo: PZ 15.03 (messa a fuoco 0,8 m - ∞)
• Principio di misura: monocolore
• Uscite analogiche: 2 x 0(4)-20 mA
• Interfacce: USB, RS-485
• Alimentazione: 24 V DC (+10 % / -20 %)
• Corpo: acciaio inox V2A, IP65
• Dimensioni: Ø 65 mm x 220 mm (max. 277 mm)
• Peso: circa 0,9 kg
