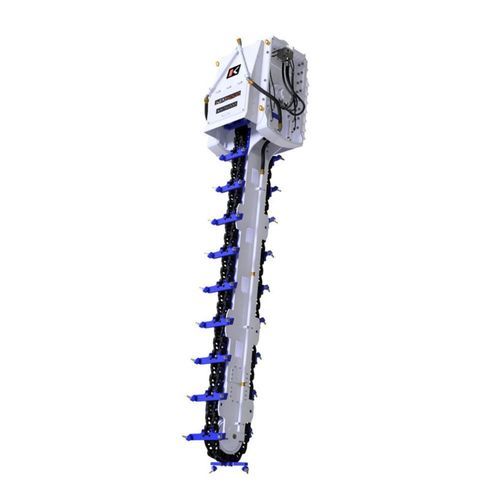

Sistema soil mixing wall SMW KSI series

Panoramica
Gli accessori per miscelazione del terreno KEMSOLID KSI, azionati da KEMROC, sono attacchi per miscelazione in trincea (TSM) per il miglioramento del terreno in situ. Iniettano e miscelano un legante cementizio nella colonna di terreno esistente per ottenere strutture continuo‑omogenee in terreno‑cemento con controllo della profondità e riduzione dei trasporti di materiale e delle emissioni di CO₂.

Vantaggi principali

• Estensione della lama di miscelazione fino a 12–16 m a seconda del modello
• Montabili su escavatori standard e impianti di perforazione
• Schema utensili ottimizzato con punte in carburo di tungsteno per miscelazione efficiente
• Motori di azionamento ad elevata coppia per terreni pesanti
• Progetto semplice e robusto con tensionamento idraulico della catena di miscelazione
• Basse vibrazioni e rumorosità per cantieri urbani o sensibili
• Nessuno scavo né rimozione del materiale — il legante viene iniettato nel punto più basso e miscelato verso l'alto per formare un profilo continuo e impermeabile
• Esecuzione eco‑efficiente: risparmio potenziale di CO₂ (~40%) rispetto ai metodi tradizionali
• Elevata produttività giornaliera potenziale (>100 m lineari/giorno in condizioni favorevoli)

Come funziona la miscelazione in trincea
Il dispositivo di miscelazione penetra fino alla profondità target (modelli fino a 16 m). Il legante è iniettato nel punto più basso mentre una catena rotante di miscelazione lo incorpora verso l'alto nella colonna di terreno, producendo un profilo in terreno‑cemento omogeneo e resistente all'acqua senza scavo né reinterro.

Principali applicazioni

• Lavori di fondazione e elementi speciali di fondazione (basi stradali, ferroviarie, aeroportuali, rinforzo per carichi strutturali pesanti)
• Stabilizzazione di trincee per reti e posa cavi
• Sigillatura della falda, muri barriera per terreni contaminati e contenimento di discariche
• Alternative alle paratie, opere di sostegno e muri di contenimento in contesti urbani ristretti

Caratteristiche aggiuntive e punti operativi

• Profondità di miscelazione precise e punto di iniezione accurato per trattamento in tutta la profondità e struttura omogenea
• Configurazioni flessibili: più larghezze e profondità disponibili in base a terreni e requisiti di progetto
• Velocità catena raccomandata circa 2,0–2,5 m/s per il processo di miscelazione
• Progettato per distribuzione rapida e costante del legante e proprietà del terreno‑cemento riproducibili

Caratteristiche / specifiche tecniche

• Nome della serie: KSI series
• Profondità max di miscelazione: fino a 16 m (dipende dal modello: KSI 7000 ≈7 m; KSI 12000 ≈12 m; KSI 16000 fino a 16 m)
• Larghezza di miscelazione (tipica): KSI 7000 350–500 mm; KSI 12000 500–650 mm; KSI 16000 450–950 mm
• Resistenza massima a compressione del terreno: 10 MPa
• Portata olio max: KSI 7000 ≈410 l/min; KSI 12000 ≈740 l/min; KSI 16000 ≈980 l/min
• Portata olio raccomandata (operativa @150 bar): KSI 7000 ≈280–350 l/min; KSI 12000 ≈490–620 l/min; KSI 16000 ≈660–820 l/min
• Pressione massima di esercizio: 400 bar
• Potenza nominale: KSI 7000 ≈130 kW; KSI 12000 ≈220 kW; KSI 16000 ≈300 kW
• Coppia (a 380 bar): KSI 7000 ≈24.200 Nm; KSI 12000 ≈54.400 Nm; KSI 16000 ≈72.600 Nm
• Peso consigliato del mezzo portante: KSI 7000 ≈35–55 t; KSI 12000 ≈80–120 t; KSI 16000 ≈120–200 t
• Velocità catena raccomandata: ≈2,0–2,5 m/s
• Esempi di utensili standard: DT 22/46/38/22 (KSI 7000) e DT 22/90/70/30 (KSI 12000 & 16000)
• Peso per estensione / peso a profondità e larghezza massime: estensione KSI 7000 ≈400 kg (1 m); peso a profondità max ≈4.900 kg; estensione KSI 12000 ≈800 kg (1 m); peso ≈13.500 kg; estensione KSI 16000 ≈1.900 kg (2 m); peso ≈21.000 kg
• Produzione tipica: >100 m lineari al giorno (dipende dal cantiere)
