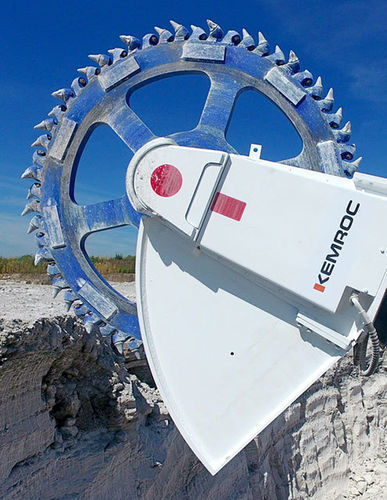

Ruota di taglio per calcestruzzo DMW 400 Wheel 1000

per pietraper pietra e calcestruzzosu misura

Panoramica del prodotto
La DMW 400 Wheel 1000 è una ruota fresante progettata per l'installazione su escavatori pesanti per la fresatura di roccia e calcestruzzo armato. Le ruote possono essere realizzate su ordinazione per diverse larghezze e profondità di taglio nei limiti tecnici. Verificare con il produttore prima dell'uso in calcestruzzo armato con diametri d'armatura superiori a quelli indicati per mantenere la garanzia. Il peso della ruota dipende da diametro e larghezza.

Caratteristiche principali

• Modello: DMW 400 Wheel 1000
• Progettata per l'uso con grandi escavatori (intervalli di peso raccomandati indicati)
• Larghezze di taglio disponibili: 130 mm, 200 mm, 400 mm
• Larghezze e profondità di taglio personalizzabili nei limiti tecnici
• Fornita con punte e schemi di foratura standard; disponibili varianti di cassetta punte e tipo di punta
• Coppia e forza di taglio elevate, adatte a roccia e calcestruzzo armato (osservare i limiti di diametro delle armature)

Note

• KEMROC può fornire ruote su ordinazione per varie larghezze e profondità di taglio.
• Per mantenere la garanzia, verificare con il produttore prima dell'uso in calcestruzzo armato con armature di diametro maggiore.
• Il peso della ruota di taglio dipende da diametro e larghezza.

Specifiche tecniche

• Peso consigliato dell'escavatore: 50–70 | 70–120 t (110k–154k | 154k–264k lb)
• Potenza nominale: 400 kW (circa 536 hp)
• Larghezza di taglio (B): 130 | 200 | 400 mm (5 | 8 | 16 in)
• Lunghezza del cutter (A): 1000 mm (40 in)
• Profondità di taglio con dispositivo scorrevole: 900 mm (36 in)
• Diametro della ruota di taglio (C): 2700 mm (106 in)
• RPM raccomandate: 25 rpm (configurazione alternativa: 40 rpm)
• Portata olio raccomandata in funzione del diametro: 600–900 l/min (160–240 gal/min); altra voce: 900 l/min (238 gal/min)
• Portata max a 50 bar: 1000 l/min (264 gal/min); altra voce: 1200 l/min (317 gal/min)
• Pressione di esercizio max: 400 bar (5.800 psi)
• Coppia a 380 bar: circa 142.700–142.730 Nm
• Forza di taglio a 380 bar: circa 105,7–106 kN
• Diametro max. armatura nel calcestruzzo armato: 30 mm (1,25 in) — verificare con il produttore per la garanzia
• Resistenza a compressione massima della roccia: 140 MPa (in alcune varianti compare 100 MPa)
• Peso unità di azionamento, circa: 5.500 kg
• Peso ruota di taglio, circa: varia in base a configurazione e diametro (esempi: 3.300 kg; 2.500 kg; 1.450 kg)
• Peso dispositivo di immersione/scorrimento, circa: valori variabili (esempi: 1.450 kg; 250 kg)
• Peso aggregato per configurazione combinata (es.): 10.500 kg
• Cassetta punte: PH 32 HD Type o PH 38 HD Type (a seconda della configurazione)
• Esempi di punte standard: ER 22/75/70/30 Q; 25/80/80/38 C
• Numero di punte (esempio): 62 pz (varia in base alla configurazione)
• Schema fori standard: LB50 (esempio)
• Unità di rotazione compatibile (KRM): non specificata per questa ruota nella pagina
