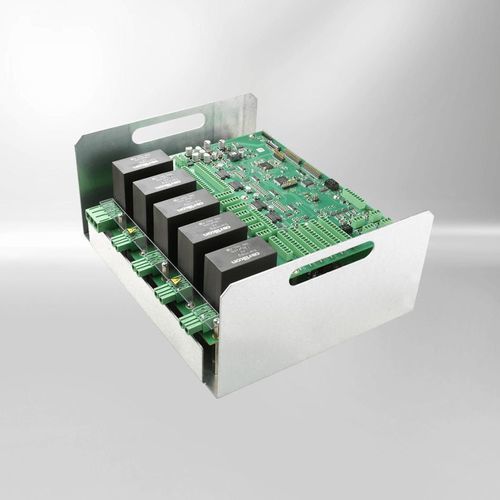

Generatore di riscaldamento a induzione per macchina industrialie

per pezzo singoloper lamiera metallicaper trattamento termico

Breve descrizione

Il riscaldamento a induzione su misura Kendrion offre sistemi di riscaldamento induttivo e moduli compatti progettati per una generazione di calore precisa, dinamica e omogenea nei processi industriali. Queste soluzioni combinano elettronica di potenza, controllo e comunicazione e misurazione della temperatura in sistemi configurabili adattati ai requisiti applicativi specifici.

Funzioni principali

• Sezione di potenza: Interruttori a semiconduttore all'avanguardia che garantiscono elevata efficienza a frequenze operative fino a 50 kHz. Classi di potenza fino a 50 kW totali, con fino a 10 kW per canale e fino a 8 canali indipendenti. Gli stadi di potenza sono cortocircuitabili e progettati per funzionamento continuo.
• Controllo e comunicazione: Controllo basato su microcontrollore con regolazione della temperatura, monitoraggio del sistema, adattamento degli induttori agli stadi di uscita e comunicazione via fieldbus (es. EtherCAT) con un controllo master.
• Misurazione della temperatura: La temperatura dei pezzi riscaldati è rilevata con sensori industriali quali PT1000/PT100 o termocoppie; la misura può essere integrata nell'elettronica di potenza o come unità separata.

Vantaggi in breve

• Progettazione hardware personalizzata
• Soluzioni software individuali
• Soluzione ottimizzata in termini di costi
• I/O digitali e analogici aggiuntivi
• Controllo ottimale della temperatura e riscaldamento uniforme
• Compatibilità fieldbus: PROFINET®, CANopen, EtherCAT®
• Diagnostica estesa, ad es. misurazione della temperatura

Opzioni di configurazione e progettazione

• Funzione di riscaldamento: Numero di canali: 1–n; Potenza per canale: 1–10 kW; Tensione di alimentazione: 3 fasi AC / DC; Raffreddamento: passivo / aria forzata / acqua.
• Involucro e montaggio: Materiali: metallo, plastica, rivestimenti; Montaggio: quadro di controllo, barra collettrice, soluzioni speciali; Classe di protezione: IP00 – IP54; Collegamenti elettrici: connettore, morsetto a vite.
• Funzioni aggiuntive: Tipi di I/O: digitale, analogico, relè, isolamento galvanico; Sensori di temperatura: PT100 / PT1000, termocoppie; Fieldbus: EtherCAT, PROFINET, CANopen.
• Altre opzioni: Omologazioni (es. CE, UL), monitoraggio coordinato dell'unità e gestione degli errori, regolatori di temperatura software integrati.

Campi di applicazione

• Food & Beverage: riscaldamento di preforme plastiche nelle soffianti (sostituzione/ottimizzazione dell'infrarosso).
• Macchine tessili: riscaldamento induttivo dei cilindri per l'allungamento di filati plastici.
• Stampa e gestione della carta: riscaldamento di cilindri e lastre per stampa, goffratura o gestione della carta come alternativa ai sistemi a olio o a infrarossi.

Caratteristiche tecniche / specifiche (estratto)

• Frequenza operativa: fino a 50 kHz.
• Classe di potenza: fino a 50 kW totali; fino a 10 kW per canale; fino a 8 canali indipendenti.
• Stadi di uscita: cortocircuitabili, adatti al funzionamento continuo.
• Sensori di temperatura supportati: PT1000, PT100, termocoppie.
• Comunicazione fieldbus: EtherCAT, PROFINET, CANopen.
• Opzioni di raffreddamento: passivo, aria forzata, raffreddamento ad acqua.
• Classi di protezione: IP00 a IP54.
• Involucro/montaggio: involucri metal/plastica; quadro di controllo, barra collettrice o soluzioni personalizzate.
• I/O: digitale, analogico, uscite relè, isolamento galvanico.
• Omologazioni: CE, UL (a seconda della configurazione).
• Funzionalità integrate: regolazione della temperatura basata su microcontrollore, monitoraggio del sistema e funzioni di diagnostica.
