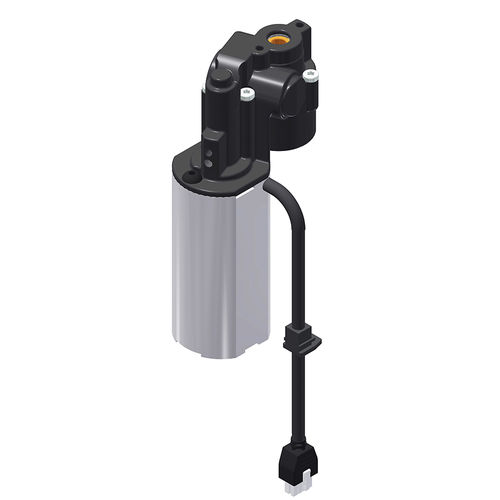

Motoriduttore DC 3121 series

a vite senza finead assi ortogonaliad albero cavo

Azionamento a motore 3121 Potente motore a 24 V DC con ingranaggio a vite senza fine a 2 stadi con presa esagonale passante in uscita. Il cavo motore con spina AMP e i sensori Hall integrati consentono un collegamento sicuro e un posizionamento esatto dell'intero sistema. Caratteristiche speciali Due sensori Hall integrati per la misurazione dei giri e il senso di rotazione Chiave ad esagono cavo passante in larghezze di chiave 6 mm, 7 mm, 8 mm Buone proprietà autobloccanti Cavo motore da 220 mm con connettore incluso Può essere combinato con la maggior parte dei sistemi di mandrini Ketterer Chiave di variante Le varianti sono formate dalle diverse larghezze della chiave a brugola passante. Il modello con testa a forcella (vedi azionamento mandrino 3120.00) è disponibile su richiesta. Note tecniche Si prega di osservare la corretta posizione di montaggio dell'azionamento! L'azionamento è montato correttamente quando gira in senso antiorario sotto carico (vedi posizione/montaggio). Il campo di lavoro dell'azionamento (coppia nominale) è determinato per una durata di 10.000 corse doppie. Attraverso il controllore* il sistema viene regolato in modo tale che la velocità nell'intero campo di lavoro dell'azionamento sia mantenuta il più costante possibile. Utilizzando un regolatore con un freno di cortocircuito è possibile aumentare la posizione della coppia di tenuta dell'azionamento. * In combinazione con la centralina LogicData Compact-3
