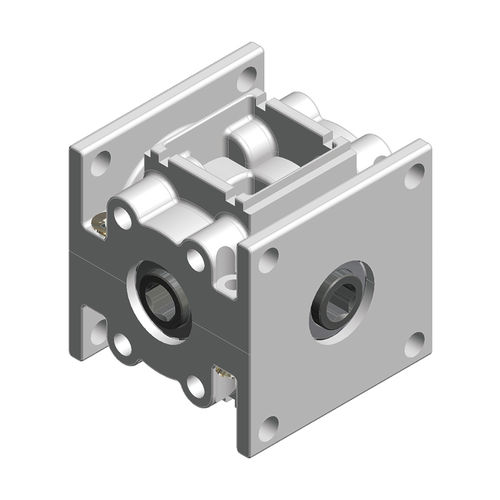

Ingranaggio conico 3869 - 3872
Riduttori conici per la deviazione di un movimento rotatorio. Ideale per l'impiego come riduttore di trasferimento o riduttore ausiliario per motori elettrici, ad es. per tende o attuatori in costruzioni meccaniche speciali. La dentatura speciale della dentatura a denti conici garantisce un funzionamento regolare del riduttore. Il riduttore può essere combinato con qualsiasi mandrino. La struttura modulare del riduttore consente di soddisfare le richieste speciali dei clienti anche con un numero ridotto di articoli.
Caratteristiche speciali
Esente da manutenzione Maintenance
Pignoni dentati in acciaio temprati, con sede cuscinetto
Alloggiamento in pressofusione di zinco
Rapporto 1:1
Sono possibili fino a quattro ingressi
Su richiesta esadecimale 6 mm, foro cieco o foro passante possibile
Durata 20.000 variazioni di carico: bei 10 Nm, 110 U/min, con il ciclo di lavoro 30 s ON 240 s OFF e a + 25 °CCuscinetto in pressofusione di zinco
Note tecniche
Il lato azionamento può essere selezionato arbitrariamente, vedi varianti 3969,3870,3871,3872
Coppie più elevate sono possibili a velocità ridotte
---
