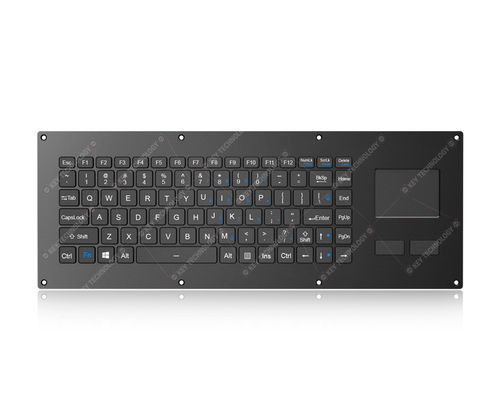

Tastiera ad incastro K-TEK-V405TP-FN-BL-FC-SC-ANA-151B-BT

con interruttori a forbicecon tasto Fn86 tasti

Panoramica
Tastiera a forbice brevettata, integrata, ultra-sottile e durevole da 86 tasti, completamente sigillata e impermeabile IP67, con circuito stampato flessibile ultra-sottile integrato, touchpad rinforzato e completamente sigillato per ampio intervallo di temperatura (400 DPI) per posizionamento rapido e preciso del cursore, oltre a 2 pulsanti mouse sinistro/destra e 12 tasti funzione in linea superiore (F1–F12). Utilizza tecnologia di interruttore a forbice rinforzata con corsa tasto di 1,20 mm ±0,10 mm e forte feedback tattile per un inserimento rapido, preciso e silenzioso. Piastra frontale in acciaio inossidabile elettrodeposto titanio nero con fori di imbarco, rivestimento durevole e superficie della tastiera antimicrobica resistente alla maggior parte di sostanze chimiche e liquidi. La combinazione FN + Clean consente una pulizia semplice senza scollegare la tastiera. Retroilluminazione bianca regolabile inclusa. Progettata per soddisfare gli standard MIL-STD-461G e MIL-STD-810H che coprono test EMC/EMI/EMS/ESD e ambientali. Design brevettato (numero di brevetto: 202422198937.6).

Applicazioni
Veicoli, aerospaziale, navale, marittimo, radar, console di visualizzazione, laptop rugged portatili, stazioni di terra UAV e altri sistemi in ambienti difficili.

Dimensioni
Pannello frontale: 405,0 mm x 150,0 mm

Dati meccanici
Numero tasti: 86 tasti + 2 pulsanti mouse
Switch tasto: Tecnologia di interruttore a forbice rinforzata
Corsa tasto: 1,20 mm ±0,10 mm
Durata tasti: Più di 5 milioni di operazioni
Forza di attuazione: 0,8 N ± 0,2 N

Dati elettrici
Tensione di alimentazione: DC +5V ±5%
Corrente: ≤30 mA a retroilluminazione spenta; ≤300 mA con retroilluminazione accesa
Interfaccia: USB
Lifespan (elettrico): > 5 anni
Sistemi operativi supportati: Tutti Windows, Linux, Unix, Mac OS X, VxWorks, Android

Test MIL-STD-461G (EMC / EMI / EMS / ESD) coperti
1. CE101: 25 Hz - 10 kHz Emissioni condotte, correnti a frequenza audio (linee di alimentazione)
2. CE102: 10 kHz - 10 MHz Emissioni condotte, potenziali radiofrequenza (linee di alimentazione)
3. CS101: 25 Hz - 150 kHz Suscettibilità condotta (linee di alimentazione)
4. CS106: Suscettibilità condotta, transitori (linee di alimentazione)
5. CS112: Suscettibilità a scariche elettrostatiche
6. CS114: 4 kHz - 400 MHz Suscettibilità condotta, iniezione su cavo massa
7. CS115: Suscettibilità condotta, iniezione su cavo massa, eccitazione ad impulso
8. CS116: 10 kHz - 100 MHz Suscettibilità condotta, transitori sinusoidali smorzati (cavi e linee di alimentazione)
9. RE101: 25 Hz - 100 kHz Emissioni irradiate, campo magnetico
10. RE102: 10 kHz - 18 GHz Emissioni irradiate, campo elettrico
11. RS101: 25 Hz - 100 kHz Suscettibilità irradiata, campo magnetico
12. RS103: 10 kHz - 40 GHz Suscettibilità irradiata, campo elettrico

Caratteristiche ambientali / affidabilità MIL-STD-810H
Progettata per ampi intervalli di temperatura alta/bassa, bassa pressione, umidità, vibrazione, urto, shock termico, pioggia, nebbia salina, polvere, funghi e radiazione solare. Conforme RoHS, certificata CE e FCC.

Adattabilità ambientale e test
Temperatura di esercizio: -40°C a +60°C
Temperatura di stoccaggio: -50°C a +70°C
Test di umidità: Temp di prova 30–60°C; umidità di prova 95% HR; periodo di prova 24 h per ciclo, 10 cicli, totale 240 h
Pressione atmosferica: 57 kPa ~ 106 kPa
Test di vibrazione: 0 ~ 5,1 Hz, spostamento 1 mm (procedura di vibrazione specificata)
Test di shock: Forma d'impulso: dente di sega post-picco; accelerazione di picco: 40 g; durata dell'impulso: 11 ms; impatti triaxiali (X, Y, Z) come specificato (impatti multipli per asse)
Test di shock termico: Cicli tra -50°C/ -40°C e +70°C/ +60°C secondo durate specificate
Test fungo: Ceppi fungini specificati; temp prova ~30°C; 95% HR; 28 giorni (672 ore)
Test nebbia salina: NaCl 5 ±1% a 35°C per cicli specificati; spruzzatura 24 h, asciugatura, ripetizione per cicli (totale 96 h descritto)
Test pioggia: Procedura di pioggia e pioggia con vento; velocità del vento ≥ 18 m/s; durata del test 3 h
Test polvere: Procedura di soffiatura polvere con concentrazione specificata e fasi di temperatura ciclica
Test di caduta del pacco di trasporto: Peso ≤45,4 kg; limiti di dimensione max; altezza di caduta 122 cm; cadute su superfici, spigoli e angoli (26 cadute totali)

Affidabilità
Livello di protezione: IP67 (pannello frontale)
Durata di vita: > 5 anni (progettazione)
MTBF: > 20.000 ore
MTTR: < 30 minuti (obiettivo di progettazione)
Certificazioni: RoHS, CE, FCC; progettata secondo MIL-STD-461G e MIL-STD-810H

Brevetti
Design della tastiera brevettato: numero brevetto 202422198937.6

Caratteristiche / specifiche tecniche

• Famiglia modello: K-TEK V405TP
• Categoria: Tastiera a interruttore a forbice DWP
• Tasti: 86 tasti + 2 pulsanti mouse
• Corsa tasti: 1,20 mm ±0,10 mm
• Tecnologia interruttore: Interruttore a forbice rinforzato
• Retroilluminazione: Retroilluminazione bianca regolabile
• Interfaccia: USB
• Livello di protezione: IP67 (pannello frontale)
• Soluzione di montaggio: Montaggio su pannello
• Temperatura di esercizio: -40°C a +60°C
• Temperatura di stoccaggio: -50°C a +70°C
• Touchpad: Touchpad completamente sigillato rinforzato per ampio intervallo di temperatura, 400 DPI
• Piastra frontale: Acciaio inossidabile elettrodeposto titanio nero con fori di imbarco
• Superficie antimicrobica e resistenza chimica
• Conformità / standard: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Brevetto: 202422198937.6
• Dimensioni (pannello frontale): 405,0 mm x 150,0 mm
