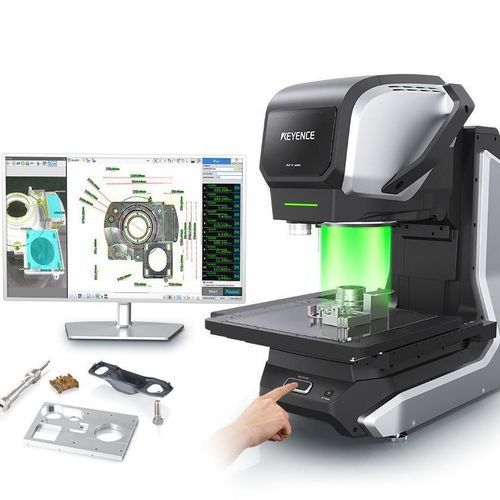

Sistema di controllo dimensionale senza contatto IM-X1000

Panoramica
La serie IM-X1000 offre misurazioni dimensionali istantanee con flusso "posiziona e premi", pensata per reparti di produzione e controllo qualità. La piattaforma amplia l'intervallo di misura e aggiunge capacità multisensore (ottico, sonda, laser multicolore, rotante) e strumenti di programmazione automatizzata per ridurre i tempi di setup e la dipendenza dall'esperienza dell'operatore.

Funzionalità principali

• Flusso di lavoro posiziona-e-premi per ispezioni rapide
• Misura multisensore: imaging ottico ad alta risoluzione, sonda di contatto a bassa pressione, acquisizione altezza con laser multicolore e ispezione rotante
• Importazione automatica dei disegni: supporta CAD oltre a PDF, JPEG e disegni scansionati/cartacei per creare programmi automaticamente
• Smart Assist: ottimizzazione automatica di messa a fuoco e illuminazione per semplificare la programmazione e migliorare la qualità delle immagini
• Sensore d'immagine 20 MP CMOS per rilevare dettagli fini con precisione
• Combinazioni modulari di teste e piani per adattarsi alle dimensioni delle parti e ai requisiti di precisione

Punti salienti / Novità

• Opzione piano extra largo: X 500 mm × Y 400 mm per gestire parti più grandi in un'unica operazione
• Corsa Z estesa fino a 200 mm per parti più alte
• Intervallo di misura complessivo notevolmente aumentato rispetto alle versioni precedenti (circa 3,3×)

Importazione automatica dei disegni e creazione dei programmi
Il sistema importa disegni di ingegneria (CAD) e formati raster (PDF, JPEG, disegni scansionati/cartacei) per automatizzare la generazione dei programmi. L'utente seleziona dimensioni critiche, valori nominali e tolleranze; il sistema genera i programmi di ispezione per ridurre i tempi di setup e la dipendenza dall'operatore.

Metodi di misura e sensori

• Imaging ottico con fotocamera 20 MP CMOS per misure 2D/2,5D ad alta definizione
• Sonda di contatto (bassa pressione) per acquisizione affidabile di punti 3D su geometrie complesse; la sonda può muoversi verticalmente, orizzontalmente e in inclinazione
• Laser multicolore per acquisizione istantanea dell'altezza su materiali diversi
• Capacità di misura rotante per ispezioni basate su asse e per caratteristiche cilindriche

Modularità

• Tipi di teste intercambiabili: testa grandangolare e testa ad alta precisione in base al compito
• Opzioni di piano: piccolo (200 mm × 200 mm), medio (300 mm × 300 mm) e grande (500 mm × 400 mm)
• Teste e piani combinabili e configurabili per soddisfare requisiti di precisione e intervallo di misura

Usi tipici / Applicazioni

• Ispezione dimensionale di piccole parti di precisione (componenti elettronici, caratteristiche lavorate)
• Misura di parti meccaniche più grandi in un'unica operazione grazie al piano X/Y ampliato
• Misura dell'altezza su materiali diversi utilizzando modalità laser e sonda
• Programmazione di ispezione automatizzata per produzione, QA e R&S

Specifiche tecniche

• Brand: KEYENCE
• Serie / Nome commerciale: IM-X1000 series
• Sensore d'immagine: 20 MP CMOS
• Dimensioni piano (esempi): piccolo 200 mm × 200 mm; medio 300 mm × 300 mm; grande 500 mm × 400 mm
• Corsa Z (spostamento verticale): fino a 200 mm
• Modalità di misura: imaging ottico, sonda di contatto (bassa pressione), misura altezza laser multicolore, ispezione rotante
• Importazione automatica dei disegni: supporta CAD e formati raster (PDF, JPEG, disegni scansionati/cartacei)
• Strumenti software: Smart Assist (ottimizzazione automatica messa a fuoco e illuminazione), generazione automatica di programmi a partire dai disegni
• Capacità multisensore: combinazioni configurabili di teste fotocamera, sonda, laser e rotanti
• Benefici principali: setup rapido, riduzione della necessità di competenze dell'operatore, ampia gamma di misura per parti grandi, misure 3D accurate
